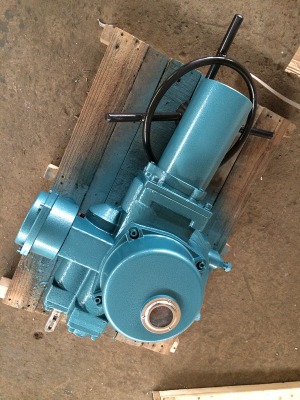

玉林牌執行器q20-1w dqw20

      部分回轉閥門電動裝置dqw系列多回轉閥門電動裝置是電動閥門的驅動裝置,用以控制閥門的開啟和關閉。適用于閘閥、截止閥、節流閥、隔膜閥,它可以準確地控制指令動作,是對閥門實現遠控、集控和自動控制的驅動裝置。本系列產品不僅適用于電站,還可以用于石化、冶金、公用事業等。

本系列電動裝置可遠距離控制,也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

本產品的性能符合jb/t8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合gb3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》,gb3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型閥門電動裝置技術條件》的規定。

組成

電機——采用三相異步電機,起動轉矩大、轉動慣性小、使用壽命長。

減速機構——機械齒輪均采用高溫蘸火工藝處理,強度高耐磨。

行程控制機構——采用十進制計數器原理,控制精度高。

力矩控制機構——?jiǎng)幼骺煽�、調節方便、轉矩重復精度高。

開度指示機構——液晶指示,更直觀。

機械限位——有行程限位、過力矩限位和機械限位開關,保障驅動裝置和閥門的安 全使用。

電氣部分——智能型電器元器件均為進口材料,調節精度高、穩定性好。

結構組成：

4.1電動機：戶外型采用ydff型,隔爆型采用ybdff型閥門專用異步電動機

4.2減速機構：由一對直齒輪和少齒差行星輪兩級傳動組成。電動機的動力經減速機構傳遞給輸出盤。

4.3力矩控制機構：結構見圖4。當輸出軸上受到一定轉矩后,蝸桿除旋轉外還產生軸向位移,由蝸桿上的齒條帶動齒軸轉動,當輸出力矩增大到整定轉矩時,則緊固在齒軸上的凸輪使微動開關動作,從而切斷電動機電源,電動機停轉,以此實現對電動裝置輸出轉矩的控制,達到保護閥門的目的。

4.4行程控制機構：結構見圖5。凸輪軸與輸出盤同步轉動,當凸輪軸轉至預先設定的行程位置時,緊固在凸輪軸上的凸輪使徽動開關動作,切斷電動機電源,從而實現對電動裝置行程的控制。

4.5開度指示機構：結構見圖5。開度指示盤固定于行程開關上,凸輪軸轉動使指針同時轉動,以指示閥門的開關量,同時,凸輪軸上的開度齒輪通過中間齒輪帶動電位器齒輪,電位器軸轉動,供遠傳開度指示用。

4.6手電動切換：全自動切換,需手動時直接轉動手輪即可操作電動裝置；需電動時直接電動操作,沒有切換手柄的操作。

注意：電劫運行時請勿轉動手輪1

4.7機械限位：參見圖1,當行程控制機構不起作用時,用于保護閥門不至超行程而引發事故卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面,并應在隔爆面上涂防銹油,電氣罩蓋應蓋嚴緊固,以防雨水或潮氣進入；
