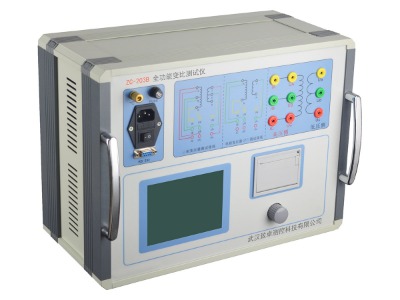

在電力變壓器的半成品、成品生產過程中,新安 裝的變壓器投入運行之前及根據國家電力部的預防性試驗規程,要求對運行的變壓器進行匝數比或電壓比測試,可以檢查變壓器匝數比的正確性、分接開關的狀況、變壓器是否匝間短路、變壓器是否可以并列運行。傳統的變比電橋讀數不直觀,要進行換算,只能逐相進行測量。zc-203b變壓器變比測試儀克服了傳統變比電橋測試的缺點,操作簡便直觀,采用三相精密逆變電源,測試快,準確度高。

操作說明

（ 一 ）按鍵功能描述：

方向按鍵：上下左右移動光標

確認鍵： 進入相應界面或者參數設置,光標在高壓、低壓、調壓比值上時,按下確定按鍵,進入按位設置,再次按確定按鍵,或者取消按鍵 退出按位設置

取消鍵：停止測量,或者返回上一狀態

測試鍵：按下開始測試,按取消停止測試

打印鍵：按下,打印數據。

（ 二 ）菜單描述

上圖為開機界面,可以選擇 三相測試,單相測試、z型變測試、文件記錄、設置時鐘、系統設置等功能；

如下圖為三項測試設置界面：

按左右按鍵,移動光標；

按上下按鍵,更改相應的數值；

當光標在額定電壓、調壓比值上時,按“確定”按鍵,進入按位設置,再次按“確定”,或者按“取消”按鍵退出按位設置。

參數設置完成后,按“測試”按鍵,開始測試。

按取消,停止測試或者返回上一界面。

測試完成后按打印,開始打印數據

在測試完成界面按“向下”按鍵,存儲數據。

測試完成界面如下圖：

測試完成按取消鍵回到開機界面,按上下左右鍵把光標定位在文件菜單,按確認鍵進入數據查詢界面,左右方向鍵可以對存儲數據進行循環查詢,按“向下”按鍵,將數據存儲到u盤中,數據查詢界面如下圖：

開機界面光標定位到時鐘菜單,按確認鍵進入,按左右鍵選擇年、月、日、時、分、秒,按上下鍵進行數據的增減,時間設置界面如下圖：

開機界面,光標定位到系統設置,按確認鍵進入,光標在背光設置菜單項時,上下方向鍵可改變液晶對比度,光標在清除記錄菜單項時,按下確認鍵可清除存儲數據。廠家設置為儀器內部參數設定,需要密碼輸入,使用者無需修改。系統設置如下圖：

六  接線說明

1、y-d-11,電壓組合110±8×1.25％/10.5的變壓器。 按圖一進行接線。

                       圖 一

2、單相變壓器,電壓組合525/√3±4×2.50％/20, 按圖二進行接線

                     圖 二
