車體螺柱虛擬定位軟件

一_.

概述

車體螺柱虛擬定位軟件能夠接收前端掃描數據,根據掃描數據對螺柱位置進行優化定位,滿足螺柱定位工藝要求,保證通過螺柱進行定位的復合板排布整齊一_致,輸出滿足機器人焊接要求的數據。

二.   優勢

1.

實景復制,人員之間溝通順暢

2.    現場與原設計對比分析,減少反復進場次數

3.    易掌握快速投入使用,投資回報期短

4.    軟件授權方式靈活,提高利用率

三.   特點

1.    適配性強,軟件兼容各種掃描儀的結果,適應各種格式的點云數據

2.    tb級點云數據加載,采用先進的動態加載技術,實現快速的點云數據加載,操作流暢不卡頓

3.    直觀有效的誤差效果顯示,模型與點云的比較偏差結果的直觀顯示

4.    功能模塊簡潔分明,可快速直達系統不同區域進行操作

5.    零件管理區可選中單個結構件,進行效果渲染,提高單個結構件的可視性

6.    運行穩定可靠,滿足使用所需的各項技術要求,并符合國家的安 全、保密等相關要求

7.    可根據企業的具體需求進行定制

四.   功能

1.    創建復合板數據

在數據管理界面中先創建復合板數據,創建復合板數據方法有兩種：一_是可以手動添加；二是直接導入符合格式的文件。通過設置復合板的名稱、頂點位置、孔位、孔半徑來確定一_個復合板,根據設置的參數,復合板會同步顯示在視圖區中�？梢詫σ延械膹秃习暹M行修改、刪除操作

2.    創建工藝卡

創建復合板后,可以根據已有的復合板設置復合板的排列順序以及復合板間隙,復合板的排列會同步顯示在視圖區中

3.    掃描數據

現場掃描數據,將掃描到的點云數據直接導入到軟件中

4.    確定坐標系

再定位塊上擬合三個相互垂直的平面,再根據擬合的三個平面確定坐標系�？梢酝ㄟ^翻轉x、y、z軸調整坐標系

5.    模型重建

根據現場實際情況,在點云中擬合平面,進行模型重建,擬合平面方法有兩種：一_是選擇點云上的一_個點,據此自動擬合成一_個平面；二是選擇點云上的點,每4個點生成一_個平面

通過互剪平面、邊界剪切、對齊平面等功能調整平面大小

6.    復合板排布

選擇固定板平面以及工藝卡,進行復合板排布,復合板排布后可以直接預覽效果,可以調整固定板的上方朝向,也可以調整復合板之間的間隙大小。預覽時,超出設定閾值的錨點以紫色顯示

復合板排布完成后,保存錨點位置時,可以設置平面的編號、偏向閾值、垂直朝向、抬高高度以及局部半徑等

7.    錨點排序

根據需要對已經排布的復合板自定義錨點順序

8.    輸出錨點

輸出的錨點信息中包括：固定板編號,錨點序號,錨點x值,錨點y值,錨點z值,柱焊方向x值,柱焊方向y值,柱焊方向z值,模型與實際點云的偏差角度值（角度制）

9.    plc

錨點傳輸?shù)絧lc平臺,根據照相機抓取的控制點,將指令傳輸給機器人進行焊接。第_一_次輸入在標準狀態下獲得基準控制點,在每次旋轉后,再輸入在此狀態下獲得控制點信息,每輸入一_組新的控制點信息,計算出實際錨點經過旋轉后的位置,將此位置用指令傳輸給機器人

10.  統計分析

根據時間可以查詢到相應車輛的螺柱信息,同步顯示螺柱統計圖

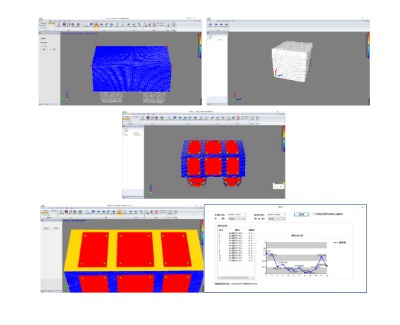

五.   產品展示
