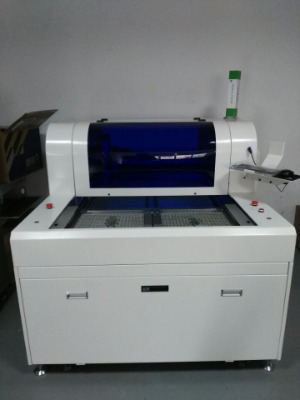

復合曲線分板機
pcb-300
一.外部結構
二.內部結構
三.應用領域
手機板 電源板
鋁基板 v-cut槽+郵票孔拼板
u盤 汽車電子
四.設備基本功能介紹
1. 移動速度：最_大_1000mm/s。
2.外形尺寸：l1220mm*w1450mm*h1420mm正負100mm
3.根據pcb板切割長度及板材的材質,來確定切割時間。（鑼刀速度：3000-42000轉/ 分鐘；圓刀10000轉/分鐘。 1.0-2.0秒/點。）
4.雙托盤作業,左進右出,循環作業。
5.刀路可編程控制：單獨鑼刀切割編程,單獨圓刀切割編程,混合切割編程。
6.視覺系統自動校正識別marck 點或光學點。
7.鑼刀斷刀自動檢查和提示功能。圓刀設置時間限制（100h）切割,提示換刀
8.win7 操作系統,數據上傳內部系統。
9. 圓刀材質選用高速鎢鋼
五.設備功能特點介紹
1. 解決目前混合板(郵票孔與v卡槽）要單獨換機臺分板的缺點。
2.雙工作臺,效率高。可提高產能；穩定質量,減少人力。
3.mark點自動校正。
4.qr碼自動掃描（可選配）,mes系統對接（可選）
5.采用上/下吸塵模式,可根據客戶要求定制合理方案,集塵效果佳。（上、下 吸塵可以互換）
6.生產記錄時時采集。
7.基板于切割中固定更牢靠,避免基板定位不良所造成之切割精度誤差。
8.整板圖像掃描拼接。
9.專用治具制作,易于固定待切割產品,確保產品高精度切割要求。
10. 切割時主軸前段附有抗靜電產生器不斷吹氣,降低高速主軸切割時產生靜電,可避免零件因靜電而造成損壞。
11.采用安 全門,降低噪音與揚塵,提高安 全性。吸塵器附有吸塵盒（可依產能切割需求或粉 塵收集時間排定保養）。
六.設備參數配置表設備尺寸l1220mm*w1450mm*h1420mm工作區域（可加工行程）x：300mm,y1:400mm,y2:400mmz： 0-50mmccd sony（540x);鏡頭（可選配)主軸星辰（可選配）絲桿、導軌tbi伺服電機松下a6 400w和松下a6 200w靜電消除器adk-801adk-801工控主機戴爾（可選配）運動控制卡pci9074顯示器、控制系統戴爾、windows7主軸轉速42000轉/ 分鐘( 銑刀）10000轉/分鐘(圓刀）x、y、z軸驅動速度x、y軸至少700mm/s,z軸至少300mm/s伺服馬達方式驅動切割pcb厚度范圍0.5-3mm切割精度、能力± 0.02mm（必須項）具有切割直線、圓弧、圓、l型、u型、郵票孔機種、v卡槽機種的能力必須項整機功率（含集塵器）5000w刀具更換方式手動換刀（需工具專用扳手更換）table 數量、功能2個、單table,左右table交替及并行table運行方式,設備能實現兩個table同時功能主軸冷卻系統風冷方式集塵器功率及方式3.5kw 380v三相電機、外置式上/下集塵（可選項）氣壓0.5mpa以上噪音控制運行時,噪聲大_于等于70分貝 （離設備一米距離測量）保修期整機1年（必須項）工作電源380v, 50hz空壓供給0.45mpa以上安 全裝置采用安 全防護門或感應器機型模式離線機型,手工裝卸卸載治具萬用治具可供選擇故障自動檢知維修模式系統具有自我診斷功能,實時錯誤信息顯示,能直觀地查詢設備各個io端口狀態,易于排除故障技術支持及培訓提供設備操作、編程、硬件保養,維修培訓服務；程序永久免費升級。（必須項）編程在線方式視覺系統ccd視覺定位校正系統重量約600kg底腳可調高度50~70mm冷卻方式自然冷警示燈三色燈工作范圍保護置采用六面門盲保護方式門的互鎖保護傳感器安 全門微動開關感應緊急停止按鈕有銑刀方式直徑0.8-3.0mm范圍可選和專用圓刀可選
七.軟件系統可實現功能
軟件權限管理密碼保護,依權限進入對應操作界面,保護系統重要參數編程可視化界面,切割路徑動態模擬（必須項）mar點自動校準功能具備mark點自動校準功能（必須項）編程方式在線編程編輯功能直線、孔狀、圓弧、圓、v卡槽程序存儲根據需要選擇存儲位置刀具直徑補償多種補償方式供用戶選擇刀具壽命檢測刀具壽命根據用戶設定的下沉段數、產品數量及切割。等方式選擇馬達過熱檢測有過載、過熱、低電壓等保護功能伺服過載檢測有過載、低電壓、線路是否正常等保護功能主軸壽命跟蹤主軸壽命自動檢測分板計數分板計數、計時機器報錯記錄軟件自動記憶所有報警記錄軸位置精度0.001mm分板精度±0.01mm掃描二維碼掃描mes系統選配
