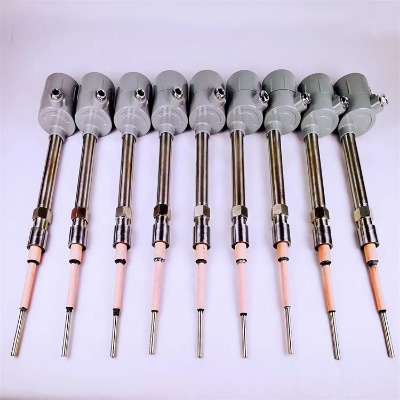

射頻導納料位開關是測量儀表,導納為電學中阻抗的倒數,它由阻性成分、容性成分、感性成分綜合而成,而“射頻”即高頻,因此射頻導納技術可以理解為用高頻測量導納。

射頻導納料位開關主要由檢測部分和變送部分組成,檢測部分包括探頭、保護套外殼等；變送部分包括振蕩緩沖電路、頻率變換及掛料處理電路、誤差修正放大器、信號解調器、調制驅動放大器、濾波阻尼環節、電壓限制及電壓電流轉換電路等。根據電橋原理,由于液位升高而增大的電容使電橋失去平衡,同時正比于電橋不平衡度的解調器輸出電壓,經濾波放大、輸出阻尼、電壓/電流轉換后,輸出與物位 成正比的4-20ma電流信號。無論是射頻電容料位開關或射頻導納料位開關都能準確測量介質的物位,但與普通射頻電容料位開關相比,射頻導納料位開關適合測量料位,因為它可以很好地處理掛料對料位測量的影響。

存放導電性強的物料的容器,由于物料是導電的,接地點可以被認為在探頭絕緣層的表面,對變送器探頭來說僅表現為１只純電容；隨著容器排料,探桿上會產生掛料,而掛料有阻抗,導致以前的純電容現在變成了由電容和電阻組成的復阻抗,從而引起測量誤差,這是由于掛料的電阻遠大于液體中的電阻而造成的,這種由電阻和電容組合而成的復合信號稱之為導納。射頻導納料位開關增加了２個電路來解決檢測探頭掛料問題。

射頻導納料位計的原理及特點

原理：射頻導納料位儀由傳感器和控制儀表組成,傳感器可采用棒式、同軸或纜式探極安 裝于倉頂。傳感器中的脈沖卡可以把物位變化轉換為脈沖信號送給控制儀表,控制儀表經運算處理后轉換為工程量顯示出來,從而實現了物位的連續測量。

射頻導納料位開關是基于射頻導納原理的連續物位測量產品。穩定性高、靈敏度比較高、適用范圍比較多等優點。應用于原油沉降罐界面、三相分離器界面、電脫鹽 罐界面、高溫催化劑 罐料位。

射頻導納料位開關是一種從電容式物位控制技術的,防掛料、穩定、準確、適用性多的物位控制技術,“射頻導納”中“導納”的含義為電學中阻抗的倒數,它由阻性成分、容性成分、感性成分綜合而成,而“射頻”即高頻,所以射頻導納技術可以理解為用高頻測量導納。高頻正弦振蕩器輸出一個穩定的測量信號源,利用電橋原理,以準確測量安 裝在待測容器中的傳感器上的導納,在直接作用模式下,儀表的輸出隨物位的升高而增加。

射頻導納技術與傳統電容技術的區別在于測量參量的多樣性、驅動三端屏蔽技術和增加的兩個重要的電路,這些是根據在實踐中的寶貴經驗改進而成的。上述技術不但解決了連接電纜屏蔽和溫漂問題,也解決了垂直安 裝的傳感器根部掛料問題。所增加的兩個電路是精度振蕩器驅動器和交流鑒相采樣器。

對一個強導電性物料的容器,由于物料是導電的,接地點可以被認為在探頭絕緣層的表面,對變送器探頭來說表現為一個純電容,隨著容器排料,探桿上產生掛料,而掛料是具有阻抗的。這樣以前的純電容現在變成了由電容和電阻組成的復阻抗。
