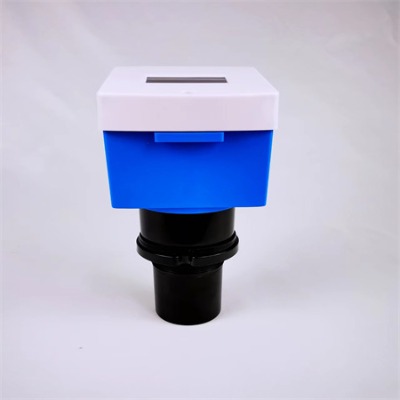

超聲波物位計簡介：

超聲波物位計可采用二線制、三線制或四線制技術,二線制為：供電與信號輸出共用；三線制為：供電回路和信號輸出回路獨立,當采用直流24v供電時,可使用一根3芯電纜線,供電負端和信號輸出負端共用一根芯線；四線制為：當采用交流220v供電時,或者當采用直流24v供電,要求供電回路與信號輸出回路隔離時,應使用一根4芯電纜線。直流或交流供電,具有4~20madc,高低位開關量輸出。超聲波物位計采用收發合一的陶瓷超聲波換能器,聲波的發射和接收都由同一個探頭完成。探頭向被測液面發射超聲波信號,超聲波由探頭經傳播介質傳播至被測液面,在液面上形成反射,反射波沿原路徑傳播至探頭,被探頭接收.

使用超聲波物位計的注意事項：

1、超聲波物位計的盲區,當拿到超聲波物位計時,先查看一下儀表的盲區,和超聲波物位計的安 裝高度有關系。

2、超聲波物位計有測量距離的功能。

3、注意測量周圍環境,比如：儲存罐內是否有梯子,管道,已及管壁是否有小臺階等

4、如果儀表用在寒冷的北方,可以選配附加嚴寒自適應功能

超聲波物位計特點：

1、結構比較簡單、讀數比較方便、便于安 裝和維護。

2、安 全清潔,儀表使用周期比較長、測量比較穩定、精度比較高。

3、采用非接觸式測量,不易受液體的粘度、密度等影響。

4.非接觸式連續測量,帶溫度補償功能,可在溫差大的環境下使用

5.具有rs-485通訊接口,采用回波處理方式,

6.量程有5米、10米、15米三種量程可選擇,能在不同工業環境中應用。

主要技術參數

正常工作條件：

環境溫度：-40～80℃；

環境壓力：86kpa～108 kpa；

電纜長度：分體式傳感器至電子模塊為3 米（距離為45 米）

電源：220vac、50/60hz 或24vdc、100ma

靈敏度：≤0.3pf

工作溫度：-20～1180℃

作壓力：-0.1～25mpa

輸出：dpdt 繼電器（雙刀雙擲）

觸點容量：220vac,5a 無感,3a 有感

響應時間：優于0.2 秒

帶延時：0.2～90 秒（可調）

過程連接： 螺紋/法蘭

接液材質：304、316 和ptfe等

接線盒材質：鋁合金

電氣接口：m20×1.5

超聲波物位計用途：

用于測量封閉管道內液體或氣體的流量。應用與電力、冶金、石油、化工、電站、水處理、食品加工 及其它工業場合的應用。

超聲物位計的安 裝原則

1.換能器發射面到低物位之間的距離應小于超聲波物位計的量程。

2.換能器發射面到高物位之間的距離應大于物位計盲區

3.換能器發射面應該與被測液面保持平行,這樣聲波就可以垂直發射到被測液面,以保證能量返回。

超聲物位計安 裝注意事項

1.換能器的正下方應盡量避開進、出料口等液面有劇烈波動的位置,

2.由于波束角的存在,換能器安 裝時應與器壁或池壁保持一定的距離

3.聲波波束所輻射的范圍內,不能有障礙物,安 裝時應盡量避開池內設施,如扶梯、管路、攪拌器等。

4.安 裝地點應盡可能遠離產生強電磁干擾的設備。

5.對于頂部為拱形的容器,超聲波物位計安 裝應偏離容器頂中心位置,以免形成多次的反射回波

6.頂部為平面的錐形容器,超聲波物位計應盡量安 裝在頂部,這樣可以保證測量到容器底部,

7.應盡量避免將超聲波物位計安 裝在物位容易堆積泡沫漂浮物或劇烈波動的地方,因?yàn)闀?huì)影響回波質量,產生虛假回波,從而影響測量精度。需要時可加裝導波管,其長度至低物位即可,應保證管內、外物位能自由、同步升降,內壁要光滑。

8.盡量不要使用在有水蒸氣的場合,如果有蒸汽,易形成水珠附著在探頭的表面,對正常測量造成影響。

9.露天安 裝時應加裝遮陽（雨）罩。

超聲波物位計為何要進行溫度補償?shù)脑�因�?/p>

作為一種由微處理器控制的非接觸式物位測量儀表,超聲波物位計的超聲波由探頭（傳感器和換能器）發出,聲波經物體表面反射后被同一探頭接收轉換成電信號,并由聲波從發射到接收的傳輸時間來計算探頭到被測液面的距離。距離s與聲速c和傳輸時間t之間的關系通常用公式s=c×t/2表示。從上面的公式可知,超聲波物位計的測量依據是超聲波在一定介質中的傳播速度c是一定值的原理為前提的。在大氣壓下,常溫時超聲波在空氣中的傳播速度大約為340m/s,而實際上,當空氣溫度每升高1℃,聲速變化約0.6m/s。因此如果在溫度升高的情況下,仍將聲速作為定值制進行計算,物位的測量誤差會比較大。所以,要想達到工業應用中對精度的要求,需要對聲速進行校正,而聲速校正的方法主要采用溫度補償法。超聲波物位計采用溫度補償方法有助于提高系統測量的精度,滿足工業應用的要求。

超聲波物位計測量時,如何實現溫度補償呢？

通常情況下,根據溫度與聲速的近似關系c=331.45+0.607×t(℃)或c=20.607×t1/2計算出實際聲速,達到利用溫度補償進行聲速校正的目的。具體實現方式是,在探頭里面加一個溫度傳感器,測量環境的溫度變化。在超聲波物位計工作時,將當時的環境溫度值轉換為數字信號傳給單片機,進而由單片機計算出該溫度下的實際聲速。
