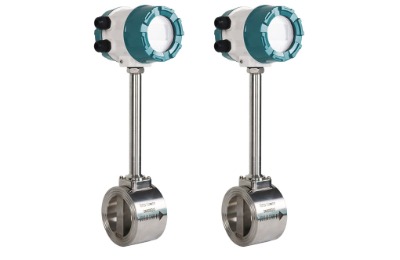

oke渦街流量計概述

歐可法蘭對夾型渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。法蘭對夾型渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。

法蘭對夾型渦街流量計,有遠傳型,現場顯示型,溫壓自動補償型�？蓮V泛應用于化工、石油、冶金、輕工、環保、市政、電力等部門。

oke渦街流量計特征

1、結構簡單牢固,無可動部件,可靠性高,長期運行十分可靠。

2、安 裝簡單,維護十分方便。

3、檢測傳感器不直接接觸被測介質,性能穩定,壽命長。

4、測量的是與流量成正比的脈沖信號,無零點漂移,精度高。

5、測量范圍寬,量程比可達1: 10。

6、壓力損失較小,運行費用低,更具節能意義。

7、采用超低功耗技術,電池供電可運行兩年以上。

8、溫壓補償一體化設計,同時顯示流量值與累積流量值,溫度、壓力值,不必輪流切換。

三、進口法蘭對夾渦街流量計工作原理

介質以一定流速流過三角柱體時,在三角柱體兩端后產生一個交替的旋渦帶,稱之為“卡門渦街”（圖2）,于是在發生體兩端產生壓力脈動,從而使檢測體產生交變應力,封裝在檢測探頭體內的壓電元件在交變應力的作用下,產生與旋渦同頻率的交變電荷信號,放大器將這種電荷信號進行放大、濾波、整形成方波送至積算儀進行處理和顯示。在一定雷諾數范圍內（2x104~7x106）旋渦的釋放頻率f與流速v及旋渦發生體的迎流面寬度d之間的關系可用下式表示: f=sr.v/d, 式中: sr為斯特勞哈爾數,在曲線的sr=0.16的平直部分只要測出旋渦頻率f就可測出流體流速。從而達到測量流體流量的目的。

oke渦街流量計技術參數

★測量介質：液體、氣體、過熱/飽和蒸汽

★測量范圍：正常工作范圍,雷諾數為20,000~ 7, 000, 000；測量可能范圍雷諾數為8, 000 ~ 7, 000,

★準確度：a.液體,指示值的+1.0％；

b.氣體,指示值的+1.5％；

c.蒸汽,指示值的土1.5％；

★重復性：準確性的1/3；

★輸出信號：a. 三線制電壓脈動 低電平； 高電平：大于4v：占空比50％

b.二線制電流4ma ~ 20ma

c.三線制電流4ma ~ 20ma

d.rs-485通訊接口

★工作電源：外電源； +24vdc；內電源3.6v鋰電池

★介質溫度：普通型： -40℃~ +130℃；

高溫型： -40℃~ +250℃；

           特高溫型：-10℃~ +350℃可選；

防爆型： -40℃~ +80℃；

★工作壓力：2.5mpa（注: 應用戶要求,可提供其它壓力等級的流量計,需定做）

★大力壓力： 86kpa ~ 106kpa；

★殼體材質：a.碳鋼；b.不銹鋼（1cr18ni9ti）

★規格（管道內徑）：20、25、32、40、50、65、80、100、125、150、200、250、300

★環境溫度： -30℃~ +60℃

★相對溫度： 5％ ~ 95％

★保護等級： ip65

★防爆類型：隔爆型；防爆標志：exd i bt4

★工作狀況下流量范圍（單位: m3/h）

oke渦街流量計安 裝說明

正確地選擇安 裝點和正確安 裝流量計都是非常重要的環節,若在安 裝環節失誤輕者影響測量精度,重者會影響流量計的使用壽命,甚至?xí)�損壞流量計。

5.1對直管段的要求

流量計對安 裝點的上下游直管段有一定要求,否則會影響測量精度。

若流量計安 裝點的上游有漸縮管,流量計上游應有不小于15d的等徑直管段,下游應有不小于5d的等徑直管段。

若流量計安 裝點的上游有漸擴管,流量計上游應有不小于18d的等徑直管段,下游應有不小于5d的等徑直管段。

若流量計安 裝點的上游有90°彎頭或下形接頭,流量計上游應有不小于20d的等徑直管段,下游應有不小于5d的等徑直管段。

若流量計安 裝點的上游在同一平面上有二個90°彎頭,傳感器上游應有不小于25d的等徑直管段,下游應有不小于5d的等徑直管段
