hc-uqz磁浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20ma的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。 hc-uqz磁浮球液位計結構原理：
由液位傳感器和智能hart板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20ma標準電流信號并疊加hart數字信號輸出。
hc-uqz磁浮球液位計特點：
1、 智能電子部件由一塊主機板和一塊液晶屏組成；
2、 可就地按鍵調整最程和零點；
3、 可用hart通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過hart協議訪問或改；
 4、 在采用hart協議的分散控制系統中同主機進行雙向通訊；
5、 帶有eeprom，不因斷電丟失數據。
hc-uqz磁浮球液位計參數：
測量范圍：0~3500mm
供電電壓：12~36v dc
輸出信號：兩線制4~20ma.dc疊加數字信號，由
用戶選擇開方或線性輸出；
負載電阻：250ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6mpa
法蘭標準：a：jb/t82.1-94(平面法蘭)
dn100 pn1.6 球φ90
b：jb/t82.1-94(平面法蘭)
dn80 pn0.6 球φ76
介質密度：≥0.65g/cm-3
介質粘度：≤0.015pas
接液材質：不銹鋼
防護等級：ip65

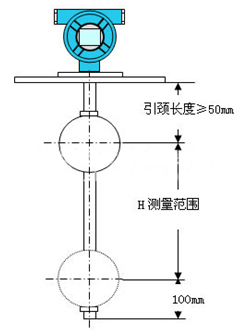

hc-uqz磁浮球液位計產品選型表：

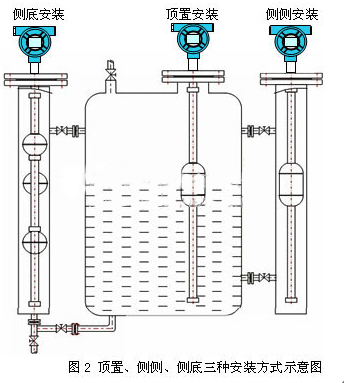

hc-uqz磁浮球液位計計分以下四種安裝方式：
a：頂置安裝 b：側側安裝 c：側底安裝 d：支架安裝
(訂貨時請用戶注明安裝形式和引頸長度l值。)

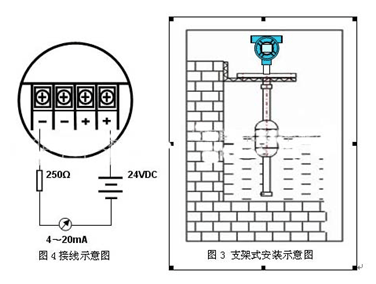

 對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。
hc-uqz磁浮球液位計接線方式： (見圖4)
 hc-uqz磁浮球液位計操作說明：
1、按鍵操作
如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【z】、調滿鍵【s】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
2、測量參數設置
測量參數設置時，連續按下功能鍵【m】將依次顯示zero、sprn、dpmp、disp、fix c 最后按功能鍵確認并退出設置狀態恢復顯示狀態。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
