手動模擬操作器 電動操作器 dfq-6600zs dfq-6100 dfq-6100a dfq-6100gj dfq-6600gj模擬操作器 dfq-6100zs dfq-6101zs dfq-6101 dfq-6101a dfq-6101gj dfq-6601gj dfq-6101zs dfq-6601zs dfq-6110 dfq-6111

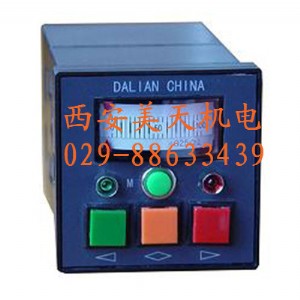

dfq-6100gj型操作器以ddz-ⅲ型儀表為設計基礎的多功能獨立指示操作儀表，操作臺安 裝式�？蓪Ｓ糜谂浜蠁位芈房删幊绦蛘{(diào)節器，工業過程控制計算機系統等，完成對執行機構的直接操作與自動調節系統的跟蹤、無擾動切換。是電站、冶金、石油等各工業部門所必須的自動化儀表單元，具有通用性。本模擬器可輸出4-20ma電流信號，并備有雙針指示表頭及狀態指示燈，下針指示閥位信號，上針指示操作輸出。當與執行機構和調節器連接時，可構成一個顯示操作系統，并可在系統中完成“自動”與“手動”狀態的顯示與操作、自動雙向無平衡無擾動跟蹤與切換，以及由外部控制開關信號對本操作器實施“自動”＝“手動”的自動切換及增減負荷等機能。本模擬器主要用于配合氣功執行機構。由于在電路中采用了高保持性能的兩速軟手操輸出，操作方便。因此本儀表也可作為電流源、給定、遙控等單元儀表使用。
主要技術指標
輸入阻抗：1～5v輸入時 ri〉400kω
自動信號輸入：4－20ma dc或1-5v dc
閥位輸入：4－20ma dc ri＝250ω
開關量輸入：無電壓開關接點，容量50v／0.1a
跟蹤電壓輸出：1－5v dc
狀態輸出：開關“1”為“自動”“0”為“手動”
輸出保持性能：每變化1％時間≥4小時
指示精度：±2.5％
操作速度：快速為6秒／全行程，慢速為100秒／全行程�！�
供電電壓：24v dc±5％（～220v） 耗電：≤0.15a
使用環境：溫度0－50℃，外磁場≤5奧斯特；
無腐蝕性氣體；相對濕度≤85％
工作振動：頻率≤25hz全振幅≤0.1mm
重量：約1.5kg
結構形式：操作臺（畫板）安 裝式， 允許與水平面成0-900角安 裝�！�
外形尺寸：80×80×200（mm）（長×寬×深） 開口尺寸：76±1×76±1（mm）
