kxh127c礦用隔爆兼本安  型岔位指示器

我們銷售的產品，按照公司規定進行質保，易損件、耗材類產品，不提供保修服務；

產品收到30日內，有質量問題需要保修的，來回運費我們承擔，全免費保修。

1.1 產品特點

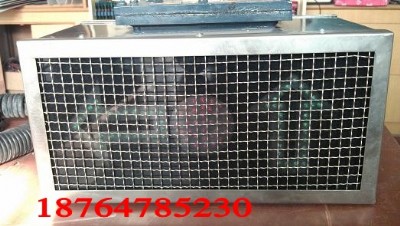

  kxh127c礦用隔爆兼本安  型岔位指示器（以下簡稱岔位指示器），為礦用隔爆兼本質安  全型，適用于煤礦井下有瓦斯及煤塵爆炸危險的軌道線路道岔,配接軌道傳感器后,工作狀態根據軌道道岔位置，發出語言提示和光顯信號，作為道岔位置指示，警示行人或車輛避免事故發生。本產品主回路為隔爆電路，燈光顯示和語言報警喇叭為本安  回路。

1.2防爆型式、防爆標志

防爆型式：礦用隔爆兼本質安  全型

防爆標志：exd[ib]i

1.3本產品執行標準

gb3836.1-2000     爆炸性氣體環境用電氣設備   第1部分: 通用要求

gb3836.2-2000     爆炸性氣體環境用電氣設備   第2部分: 隔爆型“d”

gb3836.4-2000     爆炸性氣體環境用電氣設備   第4部分: 本質安  全型“i”

mt287-1992 煤礦信號設備通用技術條件

q/hrjd03—2009 kxh127c礦用隔爆兼本安  型岔位指示器

1.4產品型號及其含義：

kx  h  127 c

         ———  岔位；

—————  額定工作電壓；

——————-  信號指示；

————————  礦用信號設備；

1.5基本參數

1) 額定工作電壓：ac 127v

2) 電壓適應能力：75％—110％

3) 額定工作電流：ac 0.10a

4）本安  參數

a. uo: dc 12v，io: 155ma，co: 0.1uf, lo: 0.1mh

b. 指示燈：開路電壓dc16v，io: 155ma。喇叭：開路電壓ac5.5v，短路電流910.00 ma。

c.傳感器：電源dc12v  輸出：npn晶體管e極輸出

5）過流保護動作值為155 ma，短路電流穩定值≤155ma。

6） 本產品通過電纜線與交流127v動力線相連接，電纜采用3×1.5mm2 礦用電纜，電纜連接長度為5m,分布電容≤0.1uf/km，分布電感≤1mh/km。

7）語音報警聲級強度：≥85db（a）

8) 光信號應在黑暗中20m處清晰可見。

9) 長期工作制。

1.6使用條件

岔位指示器在下列條件下應能正常工作：

a)海拔高度不超過2000m(80～110)kpa；

b)環境溫度：0℃～＋40℃；

   c)平均相對濕度：不大于95％（＋25℃）；

   d)煤礦井下有甲  烷、煤塵爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合；

   e)無顯著振動和沖擊的環境。

2  外形尺寸及重量

外形尺寸：600mm×200mm×250mm

重量：15.5kg

3  結構特征

岔位指示器為隔爆兼本質安  全型設計，由隔爆腔、本安  腔、電源板、主機板、顯示板、防水喇叭構成。隔爆腔與本安  腔通過隔爆型組合接線端子連接，殼體兩側為兩個進線裝置，一個與隔爆腔相連，一個與本質安  全腔相連。內腔為隔爆腔，內裝有主電路板及接線端子。外腔為本安  腔，裝有防水喇叭、顯示板。

4  工作原理

岔位指示器主要有三部分組成，主電路部分、語音電路部分和顯示部分組成。信號輸出分為語音信號和光顯信號。岔位指示器的光信號由紅綠雙色發光二極管組成，排列成圓環和箭頭形狀。

本質安  全采用雙重過流過壓保護。

岔位指示器額定工作電壓為ac127v，經變壓器降壓整流后給主電路板提供各部分工作電壓，信號輸入為控制器或外接位置傳感器配接后，當?shù)啦砦恢玫竭_(dá)左側與傳感器chgq1接觸時，繼電器j2吸合，直行指示符號↑（綠燈）亮；當?shù)啦砦恢玫竭_(dá)右側與傳感器chgq2接觸時，繼電器j1吸合，支行指示符號→（綠燈）亮；左右均未到位，故障指示符號○（紅燈）亮，同時語音芯片工作，發出“道岔不到位，請停車檢查”的語音警示，提醒工作人員檢查處理。原理框圖見圖一

                                                   直行指示

傳感器1

              隔爆腔              圓形指示

         傳感器2              主電路

                                                   支行指示

     ac127v

                                                揚聲器
