三維掃描檢測,中型電機機械零件三維尺寸檢測

一家企業想通過三維掃描檢測的方式來提升目前的他們的檢測技術,加速他們生產的機械零部件的檢測速度,以提高現有的研發和質檢效率。根據客戶的需求,我司組織技術工程師與客戶進行詳細的溝通分析,為客戶提供了新的質檢方案：用新一代的便攜式三維掃描儀handyscan black elite,配合vxinspect檢測軟件,對電機零件進行三維掃描檢測,并快速生成檢測報告。這樣對于客戶要求的關鍵位置以及多種檢測數據就能一次性都檢測出來。同時,基于設備的便攜性與操作的靈活性,可以很好的解決零配件較大,不便來回搬運與移動的問題,能在車間直接進行掃描檢測,省時省力,從前期準備工作上就為客戶節省了大量的時間。加上其1,300,000次測量/秒的超高速率,快速掃描無斷面進行三維尺寸檢測,在實際操作過程中更是十分便捷、高效。

在確定了初步方案后,我司工程師攜帶設備到客戶公司進行了實地的操作演示,獲得了客戶方工程師的一致認可。那么就其中一個電機機械零件三維檢測,具體步驟如下：

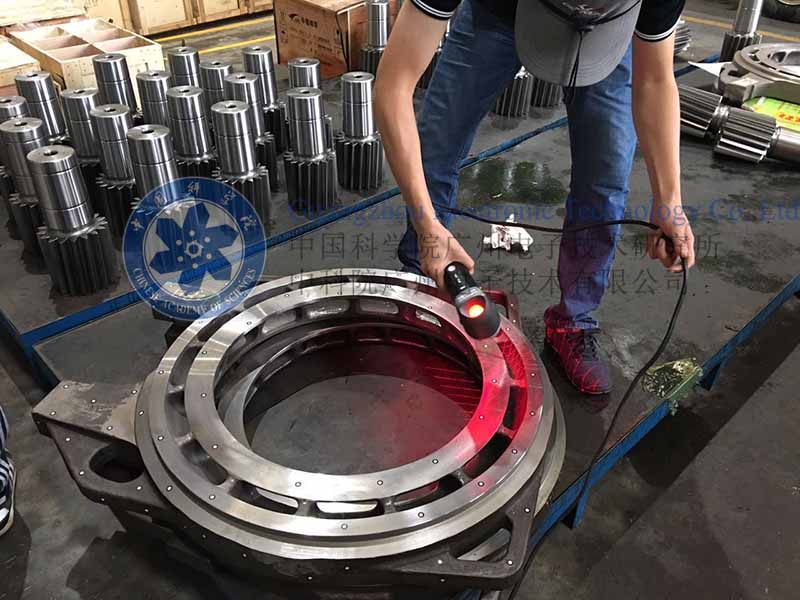

1.  電機零件表面三維掃描。我司工程師直接在零件所放置的車間進行檢測,表面貼好定位點后,用handyscan black elite對工件進行掃描,內容包括工件的型面、邊界等。短短幾分鐘,即可完成整個所需表面的掃描。

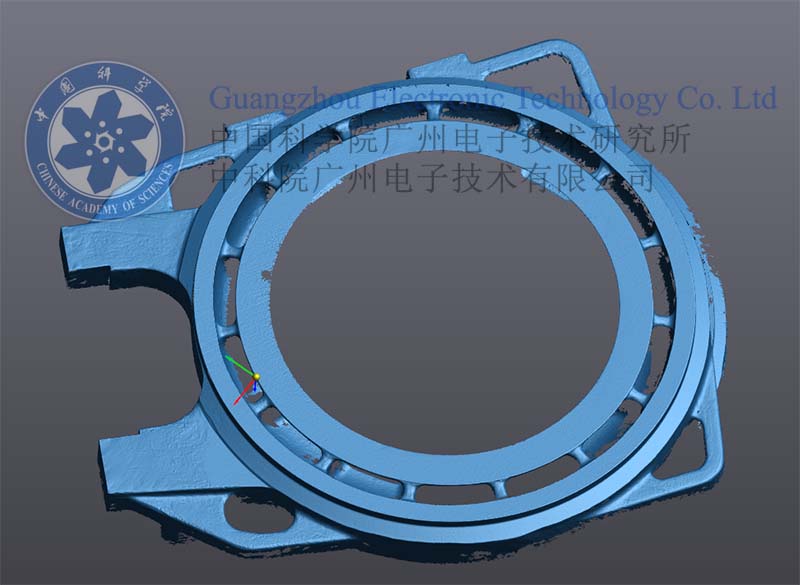

2.  掃描數據基礎處理。掃描過程中我們可以通過設備連接的工作站實時觀測到掃描的情況,方便及時調整掃描的方向和位置。在完成掃描后,通過軟件對三維數據進行簡單的處理,保留想要的部分,清楚周邊雜質。

3.關鍵尺寸測量。切換至檢測軟件對掃描的三維數據進行三維掃描檢測,工程師先對需要檢測的位置創建特征,然后獲取檢測結果,handyscan配備的檢測軟件具有良好的穩定性以及先進的算法,不僅數據分析速度快,且可生成工件的pdf、xls等多種格式的檢測報告。同時檢測操作簡單易上手,2分鐘可完成。部分檢測報告如下圖所示：

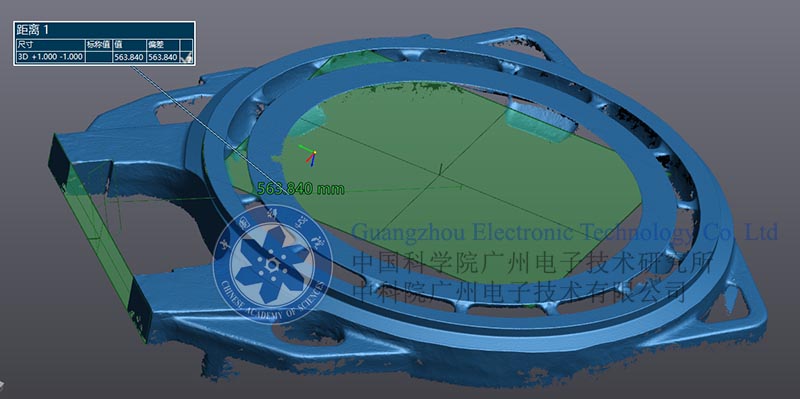

關鍵位置的尺寸測量示意圖

綜合檢測報告示意圖

handyscan black elite非常適合對這類1米左右的中型零配件進行掃描逆向及檢測。不僅速度快精度高,且對工作環境適應性強,已操作好上手。因此許多類似的模具廠家以及汽配廠家和高鐵動車客戶都十分青睞這款三維掃描設備。采用便攜式激光三維掃描儀,對大中型電機零件進行全面三維尺寸檢測,確實實可以有效提高產品批量檢測效率,有效避免人為測量誤差的。如您也有類似的檢測需求,歡迎聯系我司進行咨詢,中科廣電以專業的服務和過硬的技術,期待為您提供更加滿意的三維檢測、逆向工程方案。
