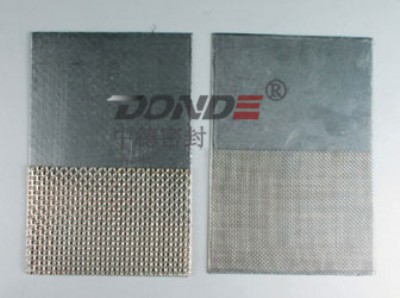

石墨復合板 產品型號： zd-gs1110 石墨復合板 zd-gs1110石墨復合板又叫增強石墨板或高強石墨板是由沖刺的金屬齒板或
金屬網板或金屬平板與純石墨紙復合輥壓而成的一種密封材料。石墨復合板常用的內層增強材料有ss304,ss316l或馬口鐵等,厚度0.05~0.2mm，形式一般有沖刺板復合增強，網板復合增強，平板復合增強幾種。它具有熱穩定性，高強及無冷流性的特點，可以制作成各種各樣的圓型和各種形狀復雜幾何圖形墊片，如水位計墊片，氣缸墊片，排氣管墊片，帶筋條換熱器墊片等應用非常廣泛。 性能特點：它具有良好的防腐蝕性， 耐高/低溫，耐輻射，良好的壓縮回彈性和高強度性，所需的預緊力比金屬墊片和金屬纏繞墊片要小，對法蘭面的要求不高，是一種比較經濟實用的密封材料。 使用介質：酸 ，堿 ，蒸汽，各種溶劑 及油品等。 產品應用： 管道、閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣
壓縮機、排氣管、制冷機等法蘭連接處的密封部位可替代石棉橡膠和無石棉密封材料。 常用規格：1500mm*1500mm,1000mm*1000mm 厚度0.8mm-5.0mm，特殊規格可要求。 不同增強材料石墨復合板主要技術參數： 增加材料 耐壓 溫度℃ 壓縮率（％） 回彈率（％） （n/mm2） 無氧化狀態下 氧化狀態下 st碳鋼沖刺板 ≥4.8 -460 -560 30-35 15-20 ss304,ss316沖刺板 ≥4.8 -690 -800 30-35 15-30 ss304,ss316平板 ≥4.8 -690 -800 30-40 10月15日 ss304,網板 ≥4.8 -690 -800 40-50 15-20 增加材料 透氣性 (cm3/min) 密封性 密封常數 (厚度 1.5mm\) (厚度 1.5mm) n2 m1/hr bumming oil a "m" "y" m1/hr 因數 予緊比壓 st碳鋼沖刺板 <=0.8 30 <0.5 3 9000 ss304,ss316沖刺板 <=0.8 60 <0.5 2.5 4000 ss304,ss316平板 <=0.4 35 <0.5 2 900 ss304,網板 ≥1.0 70 <0.5 3 5000 不同等級石墨層物理機械性能： 項目 密度公差 碳含量c≥％ 抗拉強度 硫含量 氯 含量 應力松弛率 燒失量 工業industrial ±0.06g/cm 98 4 mpa <1000ppm <50ppm 10％ 2.0≤％ 核能級nuclear ±0.05 g/cm 99.5 5 mpa <700ppm <35ppm 10％ 0.5≤％ 石墨復合板主要使用性能參數： 墊片系數 m=2 使用壓力 ≤10mpa 使用溫度 -196℃-650℃ 小預緊比壓 y=30mpa ※客戶根據不同使用工況條件選擇不同的增強材料，有特殊材料的可要求。 技術標準: 可提供任何標準和非標準的尺寸，包括asme，din，jis，gb及其它標準�？商峁﹫A型、方型等異型形狀，并可根據需要提供訂制尺寸產品。 國內相關標準： gb/t 19675.1-2005|管法蘭用金屬沖齒板柔性石墨復合墊片 尺寸 gb/t 19675.2-2005|管法蘭用金屬沖齒板柔性石墨復合墊片 技術條件 jb/t 6628-1993|柔性石墨復合增強（板）墊 jb/t 6628-2008|柔性石墨復合增強（板）墊 hg 20608-1997|鋼制管法蘭用柔性石墨復合墊片(歐洲體系) hg 20629-1997|鋼制管法蘭用柔性石墨復合墊片(美洲體系)
