srwf-ldp-c1pwm產品介紹

本產品基于目前國家大力倡導的節能減排戰略目標，充分利用本公司領先的無線組

網通信技術，實現了自動化、遠程無人值守方式下的路燈智能化全控。本系統由后臺集

中管理系統、集中器、單/雙燈控制器組成，其借助于遠程無線通信公網、最先進的智

能化自組織無線區域網絡可進一步實現全區、全市、全省級別的統一管理，使集中監控、

分級管理成為可能。是對新建工程、已有工程實施低成本、高可靠網絡化統一管理，實

現智能照明、能耗精準統計的利器。

上海桑銳電子科技有限公司是位于上海浦東高科技園區的高新技術企業，是國家

級、上海市重點科技成果轉化項目基地。上海桑銳電子科技有限公司是基于無線通信技

術發展中國三表集抄的領導者和推動者，是水、電、氣集中抄表行業的領頭羊。是國家

電網公司用戶用電信息集中管理系統設備供應商、中國供電管理協會理事。

二、 應用領域

本產品主要應用于城市道路、街燈、景觀燈、大型市政照明系統的管理、控制，可

以實現對每一只單燈的獨立管理、控制，實現每燈的開/關、調光（pwm 控制）、能耗

計量、故障報警。通過自組織無線網絡實現路燈管控，無需另拉線纜，從而極大地減輕

施工強度、減少工程費用、提高實施速度，通過使用自組織的網絡結構從而可以即裝即

用無需設置，通過動態自動調整的自組織網絡結構可以自動檢測和修復網絡，再加上避

免了地下埋線因此日后的維護方便、省錢、輕松。

三、 執行標準

本產品參照以下電力部、國家電網公司相關技術標準：

q/gdw 1373-2013 電力用戶用電信息采集系統功能規范

q/gdw 1374.2-2013 電力用戶用電信息采集系統技術規范 第2 部分：集中抄表終

端技術規范

q/gdw 1374.3-2013 電力用戶用電信息采集系統技術規范 第3 部分：通信單元技

術規范

q/gdw 1374.3-2013 電力用戶用電信息采集系統檢驗技術規范 第3 部分：集中抄

表終端檢驗技術規范

四、 型號規格

產品型號：srwf-ldp。

五、 原理框圖

srwf-ldp 路燈控制器外部接線原理見上圖。

六、 技術參數

使用溫度：c3 級；空氣溫度：-40～+70℃/最大變化率：1℃/h

濕 度：c3 級；相對濕度：10～100％；最大絕對濕度：35g/m3

大氣壓力：63.0kpa～108kpa（海拔4000m 及以下）

工作電壓：ac220v/±20％；

max：ac220v/±30％

電源頻率：50hz（-6％～+2％）

接燈數量：1 至2 只。

功率消耗：視在功率不大于1va，有功功率不大于0.5w（開燈、非通信狀態）。

接燈功率：max：1680w（φ1）/每燈。

pwm 調光通道：2 路。

pwm 調光信號：0～+5v，pwm 方波信號。

調光控制：0％～100％

保險管：慢熔型250v/3a 保險管（20×5mm）。

通信單元：

工作頻率 470mhz ~ 491mhz

信道數量 1 個組網信道和16 個抄表信道

rf 數據速率 10 kbps

調制方式 gfsk

通信方式 tdd

輸出功率 50mw（17dbm）

接收靈敏度 -113 dbm at 10-2 ber，10kbps

無線傳輸距離 視距傳輸距離：500 米（內置天線）/800 米（外置天線）。

通信和網絡協議 自帶無線自組網協議，支持dl/t 645-2007

工作模式 自組織網絡智能組網和抄表

檢錯方式 crc

射頻認證 srrc認證-微功率無線模塊

其它參數

i/o 通信接口 串行ttl 接口

電源 5 v±5％

工作電流

tx 發射瞬間：<110ma（5 v±5％）

rx 靜態接收：<35ma（5v±5％）

天線 外置天線

工作溫度 -40 ~ 70 ℃

工作濕度 20 ％ ~ 90 ％ 相對濕度，非冷凝

七、 接口定義及說明

天線：工作在470mhz-510mhz 頻段，50 歐姆標準天線。

電源：紅 – 交流220v 電源l 相輸入；黑 – 交流220v 電源n 相輸入。

項目 線型 l- 相線顏色 n- 中線顏色

電源線 awg12/13 紅 黑

第1 路燈線 awg15/16 棕 黑（外接）

第2 路燈線 awg15/16 黃 黑（外接）

路燈入線（l 相線）：第1 路棕、第2 路黃。

路燈出線（n 中線）：路燈出線直接與供電電源中線連接，不進入本控制器。

pwm 調光控制信號線：awg22

no. dim+ 線顏色 dim- 線顏色

第一路 紅（pwm+） 藍（pwm-）

第二路 棕（pwm+） 綠（pwm-）

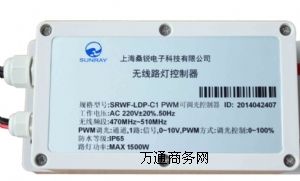

4.1、外觀

4.2、電源接口

（補圖）

4.3、天線接口

（補圖）

4.4、路燈接口

（補圖）

4.5、pwm 調光接口

（補圖）

電源l 相線接入

(紅)

第二路路燈相

線出（黃）

第一路路燈相

線出（棕）

電源n 中線接入

(黑)

rf 天線接口

第一路pwm調

光輸出的dim-

接線端（藍）

第二路pwm調

光輸出的dim-

接線端（綠）

第一路pwm調

光輸出的dim+

接線端(紅)

第二路pwm調

光輸出的dim+

接線端（棕）

五、維護方法

1、保險管更換

保險管規格：低速熔絲250v/3a，尺寸20×5mm。

2、時鐘備用電池更換

時鐘電池：cr2032，3v 鋰電池。

3、狀態指示燈

①5v 電源，有電亮起；②12v 電源，有電亮起；③運行狀態，每秒亮/滅或滅/亮轉

換一次；④第一路路燈，滅燈時指示燈亮；⑤第二路路燈，滅燈時指示燈亮。

保險管

時鐘電池

12v 電源燈 5v 電源燈

運行指示燈

第一路路燈指示燈

第二路路燈指示燈

將保險管壓入上蓋的卡子

之中，然后將裝好保險管的

上蓋壓入保險管底座。（見

右圖）

彈片

電池更換：

將彈片向左推動取出舊電

池，將新電池直接向下壓入

電池座。（見左圖）

保險管規格：

低溶速250v/3a 保險管。

六、外形尺寸

七、注意事項

1、注意電源輸入線需要分極性。紅色l 線接220v 交流電源相線；黑色n 線接220v

交流電流中線，不要錯接。

2、抄表終端為電子產品，在運輸、施工過程中避免發生高處跌落、摔碰。

3、220v 交流供電設備，應由專業人員安裝、施工。并應防止無關人員接觸，防止意外

觸電傷害。

4、路燈控制器的輸出端，每路最大可支持max440w～1680w（系列）的路燈（功率

因數φ＝1，當功率因數φ<1 時應適當減小燈的最大瓦數限值）。

5、天線應裝置在非屏蔽的開放空間或非金屬箱內。應避免對天線輻射出的信號產生遮

擋。

6、在空曠地區安裝，施工設計應符合防雷要求。

八、技術支持及售后服務

按照公司規定或相關法律、法規執行。__
