①結構簡單,安裝方便,工作可靠,成本低,又具有一定準確度.能滿足工程測量的需要。

②有很長的使用歷史,有豐富的、可靠的實驗數據,設計加工已經標準化.只要按標準設計加工的節流式流量計,不需要進行實際標定,也能在已知的不確定度范圍內進行流量測量。

尤其是第二個優點,使得節流式流量計在制造和使用上都非常方便.因?yàn)閷σ粋�(gè)流量計,特別是大流量測量用的流量計,在檢定時將會遇到各種各樣的困難。

不少國家對節流裝置做了很多研究工作.AGA(美國氣體協會)和ASME(美國機械工程師協會)從本世紀初就開始進行節流裝置的實驗,研究結果分別在1969年和1971年的報告中發表.DIN(德國工業標準)中,早就對節流裝置進行了規定,到1969年已經過六次修訂國際標難化組織(ISO)在匯總了各國的研究成果的基礎上,分別于1967年和1968年出版了ISO/R541和ISO/R781,作為節流裝置的國際標準.1980年又對前面的兩個文件進行了修訂,出版了適合于孔板、噴嘴和文丘里管的國際標準ISO 5167.我國也于1981年出版了流量測量節流裝置的國家標準GB 2624,對角接取壓、法蘭取壓的標準孔板和角接取壓標準噴嘴做了具體規定。

使用標準節流裝置時,流體的性質和狀態必須滿足下列條件:

1、流體必須充滿管道和節流裝置,并連續地流經管道。

2、流體必須是牛頓流體,即在物理上和熱力學上是均勻的、單相的,或者可以認為是單相的,包括混合氣體,溶液和分散性粒子小于o.1 m的膠體.在氣體中有不大于2%(質量成分)均勻分散的固體微粒,或液體中有不大于5%(體積成分)均勻分散的氣泡,也可認為是單相流體.但其密度應取平均密度。

3、流體流經節流件時不發生相交。

4、流體流量不隨時間變化或變化非常緩慢。

5、流體在流經節流件以前,流束是平行于管道軸線的無旋流。

標準節流裝置不適用于動流和臨界流的流量測量。

盡管精度較差,但是它結構簡單,制造方便,目前還是使用最普遍的一種流量計。

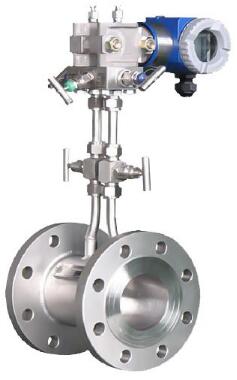

節流式流量計是根據安裝于管道中流量檢測件產生的差壓,已知的流體條件和檢測件與管道的幾何尺寸來計算流量的儀表。

1、幾何檢驗法

2、系數檢定

關于幾何檢驗法見檢定規程的介紹,這里不再重復。

下面對系數檢定法涉及的相關計算式及方法進行簡單介紹

二 計算公式

v=aA √2/j(p-q)

v——體積

j——液體密度

a——流量系數,與流道尺寸 取壓方式和流速公布有關

A——孔板開孔面積

p-q——壓力差

孔板計算流出系數C的公式(筆者整理)

雷諾數可按照相關公式計算,如:

雷諾數 eD R 的常用計算公式

9 傳感器的各項基本誤差限應符合表 8規定

準確度等級 0 . 5 1 . 0 1 . 5 2 . 5 5 . 0

基本誤差限 �0 . 5 �1 . 0 �1 . 5 �2 . 5 �5 . 0

重復性上限 0 . 2 5 0 . 5 0 . 7 5 1 . 2 5 2 . 5

表 8 傳 感 器 誤 差 要 求

以上有關檢定的資料供有檢定裝置的用戶參考,如有與 JJG640-1994 檢定規程相違之處,應

以規程為準。

差壓式流量計品種較多,目前市場上經常使用的差壓式流量計有:孔板流量計、V錐流量計、阿牛巴流量計、威力巴流量計、托巴管流量計、彎管流量計、明渠流量計等。

節流裝置的安裝

節流裝置應安裝在有恒定橫截面積的兩段圓直管道之間。除了應滿足節流件上下游側直管段的長度要求、圓度要求和管道內表面粗糙度要求以外,還對節流件及取壓裝置的安裝提出了種種要求:其目的是為了再現流出系數C和可膨脹性系數e的實驗條件,確保流量測量的準確性。

節流件的安裝

節流件如孔板、噴嘴和文丘里管等安裝在管道中,應保證與管道軸線的垂直度和同軸度,這對流量測量的準確性很重要。

在垂直度方面應保證節流件前端面與管道軸線垂直,垂直度偏差不應超過士1度。由于節流件安裝在前后取壓裝置之間,如取壓環或夾緊環,取壓裝置又裝在節流件前后最小直管段端頭的法蘭之間,因此,環室的兩端面、法蘭的端面,在加工時必須保證與開孔軸線垂直才能滿足節流件安裝后垂直于管道軸線的要求。由于上述要求不容易檢查,一般由加工工藝來保證,所以尤其應引起使用者注意。
