国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

熱固性酚醛樹脂的固化形式分為常溫固化和熱固化兩種。常溫固化可使用無毒常溫固化劑NL,也可使用苯磺酰氯或石油磺酸,但后兩種材料的毒性、刺激性較大。

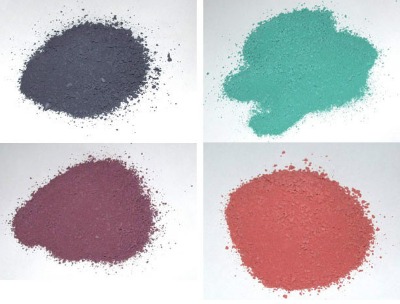

酚醛樹脂(BAKELITE)

酚類和醛類的縮聚產(chǎn)物通稱為酚醛樹脂,一般常指由苯酚和甲醛經(jīng)縮聚反應(yīng)而得的合成樹脂,它是最早合成的一類熱固性樹脂。

酚醛樹脂雖然是最老的一類熱固性樹脂,但由于它原料易得,合成方便,以及酚醛樹脂具有良好的機械強度和耐熱性能,尤其具有突出的瞬時耐高溫燒蝕性能,而且樹脂本身又有廣泛改性的余地,所以目前酚醛樹脂仍廣泛用于制造玻璃纖維增強塑料、碳纖維增強塑料等復(fù)合材料。酚醛樹脂復(fù)合材料尤其在宇航工業(yè)方面(空間飛行器、火箭、導(dǎo)彈等)作為瞬時耐高溫和燒蝕的結(jié)構(gòu)材料有著非常重要的用途。

酚醛樹脂的合成和固化過程完全遵循體型縮聚反應(yīng)的規(guī)律�？刂撇煌�的合成條件(如酚和醛的比例,所用催化劑的類型等),可以得到兩類不同的酚醛樹脂:一類稱為熱固性酚醛樹脂,它是一種含有可進一步反應(yīng)的羥甲基活性基團的樹脂,如果合成瓜不加控制,則會使體型縮聚反應(yīng)一直進行至形成不熔、不溶的具有三向網(wǎng)絡(luò)結(jié)構(gòu)的固化樹脂,因此這類樹脂又稱為一階樹脂;另一類稱為熱塑性酚醛樹脂,它是線型樹脂,在合成過程中不會形成三向網(wǎng)絡(luò)結(jié)構(gòu),在進一步的固化過程中必須加入固化劑,這類樹脂又稱為二階樹脂。這兩類電木粉是熱固性材料和一般的熱塑性材料不一樣,他有優(yōu)異的區(qū)別與熱塑性的性能。

2、酚醛樹脂:酚類化合物與醛類化合物縮聚而得的樹脂(主要為苯酚與乙醛的縮合物)稱為酚醛樹脂。

3、電木:酚醛樹脂機械強度高、性能穩(wěn)定、堅硬耐磨、耐熱、耐燃、耐大多數(shù)化學(xué)試劑、吸濕性低、電氣絕緣性能優(yōu)異,是一種理想的絕緣材料,俗稱電木。

4、電木粉在70~90℃時塑化,在90~120℃時粘度最低,流動性最好,在160℃左右時突然硬化,生成不熔不融的固體,成為硬化反應(yīng)。

5、T385J射出成型最佳,而T373J電氣性能好、耐熱、難燃。

6、電木粉可承受最高溫度為275℃。

7、電木粉的平均收縮率為0.8%,成型固化后的膨脹系數(shù)為0.14%。

8、電木粉不會燃燒,只會焦化。

9、T385J、T373J、T355J電木粉都屬于軟性材料。

1、熱量:熱固性注塑機料筒,電木模具的加熱系統(tǒng);

2、壓力:電木機的液壓控制系統(tǒng)及機械傳遞系統(tǒng);

3、時間:電木機電控系統(tǒng)。

成型三要素

電木粉、電木機、電木模具。

成型三階段

塑化階段、注入型腔階段、固化階段。

熱固性注塑原理

將熱固性塑料(電木粉)加入料筒,通過對料筒的外加熱及螺桿旋轉(zhuǎn)時對原料的摩擦熱,對電木粉進行加熱,使之熔融而產(chǎn)生流動性,在螺桿的壓力下將稠膠狀熔融料通過料筒的射嘴,注入模具的澆口、流道并充滿型腔,在高溫、高壓下進行化學(xué)反應(yīng),經(jīng)過一段時間的保壓后固化成型。

電木機

一般由開、合模系統(tǒng)、注塑系統(tǒng)、加熱冷卻系統(tǒng)、潤滑系統(tǒng)、液壓傳動系統(tǒng)、電氣控制系統(tǒng)、安全保險系統(tǒng)、檢測系統(tǒng)組成。

電木模具

1、定義:電木模具是注塑模具的一種,主要用來成型熱固性塑料制品。

2、結(jié)構(gòu):a、型腔、型芯部分,用以成型制品的結(jié)構(gòu)、形狀,確保制品的行位和尺寸精度;b、頂出系統(tǒng),確保模具開模后實現(xiàn)頂出制品;c、澆注系統(tǒng),是注射機射出熔料流向模腔的通道。主要是在注射、保壓過程中輸送熔料和傳遞壓力確保制品正常成型;d、動定模導(dǎo)向定位系統(tǒng),及導(dǎo)柱和導(dǎo)套的配合,確保模具每次運動的準確性;e、抽芯系統(tǒng),根據(jù)制品的結(jié)構(gòu)和需求設(shè)定;f、加熱系統(tǒng),一般是電熱管孔和電熱管組成。

3、特點:a、較高的表面硬度、耐磨性和韌性;b、良好的耐熱性和耐腐蝕性;c、模面拋光電鍍;d、模具有加熱系統(tǒng)。
