即使工況比較復雜的情況下,存在虛假回波,用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。

輸入

天線接收反射的微波脈沖并將其傳輸給電子線路,微處理器對此信號進行處理,識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比:

D=C×T/2

其中C為光速

因空罐的距離E已知,則物位L為:

L=E-D

輸出

通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。

應用介質:

智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量,適用于溫度、壓力變化大;有惰性氣體及揮發存在的場合。

采用微波脈沖的測量方法,并可在工業頻率波段范圍內正常工作。波束能量較低,可安裝于各種金屬、非金屬容器或管道內,對人體及環境均無傷害。

1、墻至安裝短管的外壁:離罐壁為罐直徑1/6處,最小距離為200mm。

2、不能安裝在入料口的上方

3、不能安裝在中心位置,如果安裝在中央,會產生多重虛假回波,干擾回波會導致信號丟失。

4、接管直徑應小于或等于屏蔽管長度(100mm或250mm)。

2、若介質為低介電常數當其處于低液位時,罐底可見,此時為保證測量精度,建議將零點定在低高度為C 的位置。

3、理論上測量達到天線尖端的位置是可能的,但是考慮到腐蝕及粘附的影響,測量范圍的終值應距離天線的尖端至少100mm。

4、對于過溢保護,可定義一段安全距離附加在盲區上。

5、最小測量范圍與天線有關。

雷達液位計安裝要求:

1、推薦距離(1)墻至安裝短管的外壁。

2、離罐壁為罐直徑1/6處,最小距離為200mm。

3、不能安裝在入料口的上方(4)。

注意事項:測量范圍從波束觸及罐低的那一點開始計算,但在特殊情況下,若罐低為凹型或錐形,當物位低于此點時無法進行測量。若介質為低介電常數當其處于低液位時,罐低可見,此時為保證測量精度,建議將零點定在低高度為C 的位置。理論上測量達到天線尖端的位置是可能的,但是考慮到腐蝕及粘附的影響,測量范圍的終值應距離天線的尖端至少100mm。對于過溢保護,可定義一段安全距離附加在盲區上。最小測量范圍與天線有關。

導波雷達液位計選型:

雷達物位計是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式、桿式探頭傳導,當脈沖遇到物料表面時反射回來被儀表內的接收器,并將距離信號轉化成物位信號。

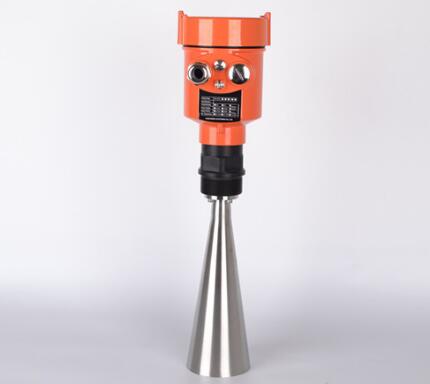

雷達物位計

應 用:液體、粉料、固體顆粒、帶浮頂?shù)臍怏w

測量范圍:70米

過程連接:螺紋、法蘭

過程溫度:-40-800°

過程壓力:-1.0-20bar

精 度:<0.1%

頻率范圍:6GHZ——80GHZ

防護等級:ExiaⅡC T6/IP67

信號輸出:4-20mA (兩線)

4-20mA/HART(兩線)

4-20mA/HART(四線)

導波雷達物位計

應 用:液體、粉料、固體顆粒

測量范圍:30米

過程連接:螺紋、法蘭

過程溫度:-200-400°

過程壓力:-1.0-400bar

精 度:<0.1%

頻率范圍:100MHZ——1.8GHZ

防護等級:ExiaⅡC T6/IP67

信號輸出:4-20mA (兩線)

4-20mA/HART(兩線)

4-20mA/HART(四線)

DEC-LEDC3導波雷達物位計

應 用:液體、粉料、固體顆粒

測量范圍:6米

過程連接:螺紋、法蘭

過程溫度:-40-250°

過程壓力:-1.0-20bar

精 度:<0.1%

頻率范圍:100MHZ——1.8GHZ

防護等級:ExiaⅡC T6/IP67

信號輸出:4-20mA/HART(兩線)

優勢及應用:

1、雷達液位計可以測量液體、固體介質比如:原油、漿料、原煤、粉煤、揮發性液體等;

2、可以在真空中測量可以測量所有介質常數>1.2的介質,測量范圍可達70m;

3、供電和輸出信號通過一根兩芯線纜(回路電路),采用4…20mA輸出或數字型信號輸出;

4、非接觸式測量安裝方便采用極其穩定的材料牢固耐用,精確可靠分辨率可達1mm;

5、不受噪音、蒸汽、粉塵、真空等工況影響;

6、不受介質密度和溫度的變化,過程壓力可達400bar,介質溫度可達-200℃至800℃;

7、安裝方式有多種可以選擇:頂部安裝、側面安裝、旁通管安裝、導波管安裝;

8、調試可多種方式選擇:采用編程模塊調試(相當于一個分析處理儀表)、SOFT軟件調試、HART手持編程器調試,調試起來方便快捷。

如果不能保持儀表與罐壁的距離,罐壁上的介質會黏附造成虛假回波,在調試儀表的時候應該進行虛假回波存儲。

1、精密功能檢查

精度等級和功能根據測量要求和使用場合選擇儀表精 度等級,做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合,應該選擇精度等級高些,如1.0級、0.5級,或者更高等級; 用于過程控制的場合,根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量,無需做精確控制和計量的場合,可以選擇精度等級稍低的,如1.5級、2.5級,甚至 4.0級,這時可以選用價格低廉的插入式雷達液位計。

2、可測量的介質

測量介質流速、儀表量程與口徑 測量一般的介質時,雷達液位計的滿度 流量可以在測量介質流速0.5-12m/s范圍內 選用,范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同,應視測量流量范圍是否 在流速范圍內確定,即當管道流速偏低,不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時,需要縮小儀表口徑,從而提 高管內流速,得到滿意測量結果。

雷達液位計飛安全距離附加在盲區上。最小測量范圍與天線有關。隨濃度不同,泡沫既可以吸收微波,又可以將其反射,但在一定的條件下是可以進行測量的。回到脈沖發射裝置。

雷達液位計的優點

雷達液位計是非接觸式測量或TDR導波式測量

雷達液位計應用電磁脈沖進行快速測量,精度高,抗干擾能力強

耐腐蝕(探頭大多采用316不銹鋼或PVDP等材料)

耐壓高(40Kg/cm2)

耐溫高(200℃)

雷達液位計的注意事項

雷達液位計對于安裝空間有一定的要求

注意介質的介電常數,并依據介電常數的大小選擇適合的型號
