電流負載箱自動切換,簡單方便,將人為操作失誤降為零;

互感器校驗儀采用超大屏幕液晶顯示,操作直觀、方便;

具有現場互感器測試數據保存及聯機轉存功能;

具有耐壓試驗,聲光報警功能;

采用鋼木結構,臺面臺體美觀實用;

成熟、穩定、可靠、耐用。

電流互感器在測量時,實測的二次電流都是按額定電流比折算為一次電流。這樣的折算實際上是有誤差的。也就是說,電流互感器實際電流比并不等于額定電流比,二者之間具有一定的誤差。因此,測量用電流互感器根據變電流時所產生的誤差,規定電流互感器的準確級。國產電流互感器的準確級計有:0.01級、0.02級、0.05級、0.1級、0.2級、0.5級、1級、3級和5級等。各級電流互感器的允許誤差都有詳細的規定。但是在額定電流附近,各級電流互感器的誤差,也可以大致簡單的認為,相應于0.01級……5級,其允許誤差為0.01%……5%。

測量用互感器校驗儀的用途,主要有下列兩方面:

用來測量高壓線路上的電流和功率,起絕緣隔離的作用,以保證操作人員和儀表的安全。

用來測量高壓或低壓線路上的大電流和大功率,使用統一的5A的二次線路和測量儀表。

因此,對于測量用電流互感器主要有三個要求:

絕緣必須可靠;

必須有一定的測量準確度;

儀表保安第數Fs較小。

準確等級:1級、2級

工作范圍:電流 1~149% 電壓 5~149%

二次電流:5A、1A

二次電壓:100/3V、100/√3V、100V、150V

極性判定與指示

能對S級電流互感器進行全自動測量

互感器檢定臺選用雙伺服交流電機,調節細度高,穩定性好,噪聲小

互感器誤差管理系統(軟件)功能強大,能按規程的要求對互感器的基本數據及測量結果進行全面管理,并出具各種標準證書和實用證書,同時也能與用電管理系統聯網,實現無紙化管理。

這里主要介紹一下,第三代互感器校驗儀的主要特點:

◎采用單片機來實現測量、控制、顯示等功能;

◎具有計算機接口,提高辦公自動化水平,減輕人工勞動強度;

◎能夠有大屏幕顯示,提供友好的操作界面,與豐富的測量信息;

◎能夠自動實現互感器測量,能夠自動切換電流電壓負載箱;

◎具備良好的捉住措施,能夠及時告之用戶錯誤信息;

◎儀器能夠達到2級。市場上校驗儀大多數采用阻容移相90°方法來實現數據測量,這種方法易受到環境溫度、電源頻率影響,上述環境一旦發生變化,其測量數據將受到很大的影響。

HTGZ型互感器校驗儀采用獨特電路原理與DSP技術,避免了上述問題。互感器校驗儀從測量原理上來看,又可以分為:直接比較式和測差式兩類。

早期的互感器校驗儀主要是設計成直接比較式原理,即將標準互感器與被檢互感器的次級電壓或電流,分別送入互感器校驗儀,通過電阻分壓器、阻容分壓器與磁勢比較儀等測量電路,測得兩者的差電壓或差電流,經過刻度就是被檢定電壓互感器或電流互感器相對于標準互感器的比值差與相位差。

這種互感器校驗儀的優點是,標準互感器與被檢互感器的變比可以不必相等,只要標準互感器的額定初級電壓或者額定初級電流大于或等于被檢互感器的額定值,就可以直接進行檢定,使用比較方便。

這種互感器校驗儀的缺點是不能檢定次級負載小于1VA的互感器;其次,這種互感器校驗儀的自身誤差直接疊加到標準互感器的誤差之中,因而互感器校驗儀的元器件誤差限制了被檢互感器的準確度級別。例如,一臺互感器校驗儀由于自身元器件限制,其測量誤差限值為±0.05%,即使采用更高準確度的標準互感器,也只能用來檢定0.5級以下級別的互感器。因而,這種缺點就限制了直接比較式互感器校驗儀的應用范圍。

測差式原理的互感器校驗儀是將標準互感器與被檢互感器的次級電壓或電流送入到互感器校驗儀的差接電路,然后由取差環節再送入到測量環節并與互感器的次級工作電壓或電流進行比較,而給出被檢互感器對于標準互感器的比值差與相位差。

由于這種互感器校驗儀只是用來測量標準互感器與被檢互感器的差值,因而互感器校驗儀的誤差只是被試兩互感器差值的誤差,故其對測量結果的影響自然要小多了。一般來說,不論檢定哪一級別的互感器,只要標準互感器符合規定,而互感器校驗儀的誤差限值只要不大于±2%就足夠了。這樣一來,不但使互感器校驗儀容易制作,也降低了成本,而且其應用范圍也大大的擴寬了。

HTGZ互感器校驗儀屬于測差式的校驗儀。

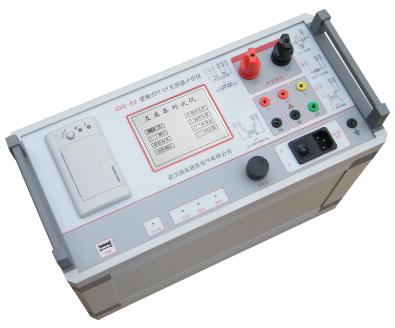

HTGZ互感器校驗儀,是一種新穎的自動化檢測儀器,它運用先進的電子技術,對互感器的誤差信號直接采極分解,并經適當運算后,將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便,讀數直觀,測量迅速,能降低電能消耗,減輕勞動強度;

體積小,重量輕,便于攜帶和現場測試;儀器能在5%定額工作電流(電壓)下進行測試;另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓互感器校驗儀,此時儀器能在1%額定工作電流下測量電流互感器的誤差;在檢測過程中儀器能方便地隨時進行自校,以保證儀器的精度;關鍵元器件使用進口組件,質量穩定可靠,廣泛用于計量、供電等部門和互感器生產廠家,是開展互感器檢測的理想儀器。

HTGZ互感器校驗儀,和用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/ V、150V(100/3V、220V)的電壓互感器。測量結果直接數字顯示,并可為用戶配上RSC232接口,方便地與計算機相聯。

在檢定互感器時,儀器可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。在檢定互感器時,儀器能自動指示極性。當極性錯誤時,儀器能自動切斷差流(差壓)回路,確保儀器輸入電路安全。并發出報警,提示檢定人員注意。

設備可以作為直角坐標系交流電位計使用,測量交流小電流或交流小電壓。

設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。

在檢定互感器時,儀器可以用標準電流互感器或標準電壓互感器作標準,也可以用雙級電流互感器,雙級電壓互感器或感應分壓器作比例標準。設備可以用整體法或元件法進行周期檢定。
