平行光管
平行光管英文名稱:collimator
平行光管是通過它取得來自無限遠的光束,此光束謂之平行光。是裝校調整光學儀器的重要工具,也是光學量度儀器中的重要組成部分,配用不同的分劃板,連同測微目鏡頭,或顯微鏡系統,則可以測定透鏡組的焦距,鑒別率,及其他成像質量。將附配的調整式平面反光鏡固定于被檢運動直的工件上,用附配于光管的高斯自準目鏡頭,通過光管上的高斯目鏡觀察,可以進行運動工件的直線性檢驗。
二、平行光管的主要用途:
主要是用來產生平行光束的光學儀器,是裝校調整光學儀器的重要工具,也是光學量度儀器中的重要組成部分,配用不同的分劃板,連同測微目鏡頭,或顯微鏡系統,則可以測定透鏡組的焦距,鑒別率,及其他成像質量。
1、光源:在平行光管中,利用白熾燈作為光源;
2、毛玻璃:由于燈絲發出的光不是均勻的面光源,因此需要通過毛玻璃將其轉換成均勻的面光源照射分劃板。
3、分劃板:十字叉絲,波羅板,鑒別率板,星點板。
4、物鏡:平行光管物鏡。
四、常見的平行光管參數:
成像位置(Focus position) :無窮遠(Infinity position)
靶面尺寸(Chart size) :127.2mm(W)x95.4mm(H)
窗口尺寸(Luminance face size) :112mm(W)x 84mm(H)
透鏡直徑(Lens diameter) :φ70mm(Effective diameter :φ65mm
光源(Lighting Source) :面光源(surface light source)
光源驅動(Lighting drive) :恒流驅動(Constant current power supply)
照明方法(Lighting method) :透射法(Transillumination)
照度(Luminance) :> 400lx
外形尺寸(Dimensions) :417mm(D)x161mm(W)x151mm(H)
重量(Weight) :6.1Kg (需要實際測量)
使用電源(Power supply) :DC 12V~15V(1A)
功耗(Power consumption) :200mW

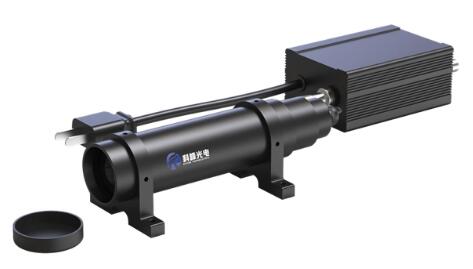

五、常見平行光管的圖片展示:
六、主要用途
主要應用于:對一體機機芯、球機機芯的鏡頭進行智能校對。
校對完成時間:30秒;一般手動校對時間為10-15分鐘,智能校對更節約時間、更精準,有效提高生產效率![1]
