這是閥門中用得最多的連接形式。按結合面形狀又可分為以下幾種:

1、光滑式:用于壓力不高的閥門。加工比較方便

2、凹凸式:工作壓力較高,可使用中硬墊圈

3、榫槽式:可用塑性變形較大的墊圈,在腐蝕性介質中使用較廣泛,密封效果較好。

4、梯形槽式:用橢圓形金屬環作墊圈,使用于工作壓力≥64公斤/平方厘米的閥門,或高溫閥門。

5、透鏡式:墊圈是透鏡形狀,用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門,或高溫閥門。

6、O形圈式:這是一種較新的法蘭連接形式,它是隨著各種橡膠O形圈的出現,而發展起來的,它在密封效果上比一般平墊圈可靠。

螺紋連接

這是一種簡便的連接方法,常用于小閥門。又分兩種情況:

1、直接密封:內外螺紋直接起密封作用。為了確保連接處不漏,往往用鉛油、線麻和聚四氟乙烯生料帶填充;其中聚四氟乙烯生料帶,使用日見廣泛;這種材料耐腐蝕性能很好,密封效果極佳,使用和保存方便,拆卸時,可以完整地將其取下,因為它是一層無粘性的薄膜,比鉛油、線麻優越得多。

2、間接密封:螺紋旋緊的力量,傳遞給兩平面間的墊圈,讓墊圈起密封作用。

適用真空范圍:0.6*10~ 1.3*10pa。

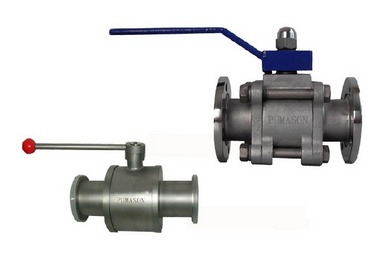

通過電磁換向閥改變氣路方向,控制執行氣缸來驅動球閥,以角行程輸出扭矩來驅動球閥作啟閉運動。

閥門為直通式,靠球面密封,因而既能用在真空狀態下,也能在低壓狀態下使用,并可任意位置安裝達到接通或切斷真空系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域�？蛇x配反饋信號裝置及電氣閥門定位器

2、不僅結構簡單、密封性好、而且安裝尺寸小,驅動力矩小,操作簡單,易實現快速啟閉

3、可在高真空狀態下使用,也可在低壓的系統下使用,達到正負壓同用的優點。

真空閥門在真空系統中的作用:

1、開關氣路,當閥1和閥4關閉,閥2打開時,機械真空泵Ⅲ對容器I抽真空,氣流流經預真空抽氣管路;當閥2關閉,閥4打開時,機械泵可單獨對擴散泵抽真空;當閥1和閥4同時打開時,擴散泵和機械泵可同時工作,對容器進行抽空,此時氣流流經擴散泵�？梢�,閥門在這種操作中的作用是開關氣路,改變氣流的流經路線。

2、控制氣流大小,調節真空度在圖1中,調節閥1的閥蓋開啟角度,即可調節流經管路的氣流量大小;關閉閥2和閥4,通過放氣閥3可以給機械泵Ⅲ的入口放成大氣;通過放氣閥5可以調節容器內的真空度。

3、定量充氣,在玻璃閥的柱塞上有個一定體積的小洞,當小洞轉向右邊和高壓氣瓶連通時,小洞中就可充滿高壓氣體;當它轉向左邊和真空容器連通時,就把該體積的高壓氣體放進容器中去,這樣就起到了定量充氣的作用。

真空閥門的種類繁多,通常按閥門的職能、結構型式、驅動方式、材料和用途進行分類。

例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑,也不是內徑,而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑,對應一個外徑,其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示,也可用英制in表示。管路附件也用公稱直徑表示,意義同有縫管。

2、公稱壓力:(Nominal pressure),表示符號PN,在一定溫度下應用時允許的最大工作壓力。對碳鋼閥體的控制閥,指200℃以下應用時允許的最大工作壓力;對鑄鐵閥體,指120℃以下應用時允許的最大工作壓力;對不銹鋼閥體的控制閥,指250℃以下應用時允許的最大工作壓力。

當工作溫度升高時,閥體的耐壓會降低。例如,公稱壓力為6.4MPa(PN64)的碳鋼控制閥,用于300℃時的耐壓為5.2MPa,用400℃時的耐壓為4.1MPa,用于450℃時的耐壓為2.9MPa。因此,控制閥公稱壓力的確定不僅要根據最高工作壓力,還需根據最高工作溫度和材質特性,而不僅僅只需滿足公稱壓力大于工作壓力。

擋板閥用在真空管道中角通和三通的地方。驅動方式為手、氣、電磁、電動由用戶決定。其中GDC-J型電磁高真空擋板閥為金屬波紋管密封,其應用范圍較廣,也可當充氣閥用;安裝位置可任意,可反頂一個大氣壓,并有反饋信號輸出。

插板閥用在真空度要求高或管道尺寸要求高的場合。全通導、閥門漏率為10-7Pa.L/S,雙向密封。驅動方式手、氣、電動由用戶決定。氣動和電動均帶信號反饋裝置。

隔膜閥與球閥為直通式,并能用在正壓和真空并存的場合。驅動方式手、氣、電動由用戶決定。

蝶閥為直通形式,手、氣、電三種驅動方式由用戶決定。手動蝶閥開啟角度任意可調;智能型的氣動和電動蝶閥其開啟角度也任意可調。

2、介質溫度由使用橡膠的極端溫度所決定。

選用真空閥門要考慮的因素(依據)

1、根據工作壓力有低真空閥門、高真空閥門和超高真空閥門。

2、根據結構特點有擋板閥、插板閥、蝶閥、球閥、隔膜閥、角閥、直通閥、三通閥。

3、根據傳動原理有手動、氣動、電動、電磁。一般氣動是電磁先導、氣缸執行動作的過程,也可用手控制先導閥氣缸執行動作的過程。電動為手、電兩用,當停電時可用手動進行操作。

4、根據材料有不銹鋼、碳鋼、鋁合金為主體材料的閥門。

5、根據動密封的材料也可分金屬密封和非金屬密封閥門。軸封用O形橡膠圈一般真空動密封的漏率為10-4Pa.L/S,在軸運動過程中真空度不高,可用于要求不高的高真空條件下使用;軸封為金屬波紋管密封,其漏率為10-7Pa.L/S,適用于超高真空條件下使用。
