国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

在焊接設(shè)備上進(jìn)行直縫焊接得到的管子都叫直縫焊管。(由于鋼管的焊接處成一條直線故而得名)。 其中按照用途不同,又不同的后道生產(chǎn)工序,(大致可分為腳手架管,流體管,電線套管,支架管,護(hù)欄管等幾種)。直縫焊管標(biāo)準(zhǔn) GB/T3091-2008而低壓流體焊管是直縫焊管的一種,一般用于水,煤氣的輸送, 在焊接完畢后比普通焊管多加以一道水壓測試,當(dāng)前低壓流體管比普通直縫焊管價(jià)格高出一點(diǎn)(按當(dāng)前的市場價(jià)來說,大概高出80元左右) 例如:焊接鋼管流體管1寸(DN25)(就是Φ33.5*3.25) 價(jià)格大概在4300每噸,而普通直縫焊管在4250左右。

大口徑直縫焊管主要生產(chǎn)流程說明:

1、板探:用來制造大口徑埋弧焊直縫鋼管的鋼板進(jìn)入生產(chǎn)線后,首先進(jìn)行全板超聲波檢驗(yàn);

2、銑邊:通過銑邊機(jī)對鋼板兩邊緣進(jìn)行雙面銑削,使之達(dá)到要求的板寬、板邊平行度和坡口形狀;

3、預(yù)彎邊:利用預(yù)彎機(jī)進(jìn)行板邊預(yù)彎,使板邊具有符合要求的曲率;

4、成型:在JCO成型機(jī)上首先將預(yù)彎后的鋼板的一半經(jīng)過多次步進(jìn)沖壓,壓成"J"形,再將鋼板的另一半同樣彎曲,壓成"C"形,最后形成開口的"O"形

5、預(yù)焊:使成型后的直縫焊鋼管合縫并采用氣體保護(hù)焊(MAG)進(jìn)行連續(xù)焊接;

6、內(nèi)焊:采用縱列多絲埋弧焊(最多可為四絲)在直縫鋼管內(nèi)側(cè)進(jìn)行焊接;

7、外焊:采用縱列多絲埋弧焊在直縫埋弧焊鋼管外側(cè)進(jìn)行焊接;

8、超聲波檢驗(yàn)Ⅰ:對直縫焊鋼管內(nèi)外焊縫及焊縫兩側(cè)母材進(jìn)行100%的檢查;

9、X射線檢查Ⅰ:對內(nèi)外焊縫進(jìn)行100%的X射線工業(yè)電視檢查,采用圖象處理系統(tǒng)以保證探傷的靈敏度;

10、擴(kuò)徑:對埋弧焊直縫鋼管全長進(jìn)行擴(kuò)徑以提高鋼管的尺寸精度,并改善鋼管內(nèi)應(yīng)力的分布狀態(tài);

11、水壓試驗(yàn):在水壓試驗(yàn)機(jī)上對擴(kuò)徑后的鋼管進(jìn)行逐根檢驗(yàn)以保證鋼管達(dá)到標(biāo)準(zhǔn)要求的試驗(yàn)壓力,該機(jī)具有自動(dòng)記錄和儲(chǔ)存功能;

12、倒棱:將檢驗(yàn)合格后的鋼管進(jìn)行管端加工,達(dá)到要求的管端坡口尺寸;

13、超聲波檢驗(yàn)Ⅱ:再次逐根進(jìn)行超聲波檢驗(yàn)以檢查直縫焊鋼管在擴(kuò)徑、水壓后可能產(chǎn)生的缺陷;

14、X射線檢查Ⅱ:對擴(kuò)徑和水壓試驗(yàn)后的鋼管進(jìn)行X射線工業(yè)電視檢查和管端焊縫拍片;

15、管端磁粉檢驗(yàn):進(jìn)行此項(xiàng)檢查以發(fā)現(xiàn)管端缺陷;

16、防腐和涂層:合格后的鋼管根據(jù)用戶要求進(jìn)行防腐和涂層。

Q235B直縫焊管質(zhì)量檢驗(yàn)方法有很多種,其中物理方法也是最常用的檢驗(yàn)方法,物理檢驗(yàn)就是利用一些物理現(xiàn)象進(jìn)行測定或檢驗(yàn)的方法。材料或Q235B直縫焊管內(nèi)部缺陷情況的檢查,一般都是采用無損探傷的方法。當(dāng)前的無損探傷有磁力探傷、超聲波探傷、射線探傷、滲透探傷等。

磁力檢驗(yàn)

磁力探傷只能發(fā)現(xiàn)磁性Q235B直縫焊管表面和近表面的缺陷,而且對缺陷僅能做定量分析,對于缺陷的性質(zhì)和深度也只能根據(jù)經(jīng)驗(yàn)來估計(jì)。磁力檢驗(yàn)是利用磁場磁化鐵磁Q235B直縫焊管所產(chǎn)生的漏磁來發(fā)現(xiàn)缺陷的。按測量漏磁方法的不同,可分為磁粉法、磁感應(yīng)法和磁性記錄法,其中以磁粉法應(yīng)用最廣。

滲透檢驗(yàn)

滲透檢驗(yàn)是利用某些液體的滲透性等物理特性來發(fā)現(xiàn)和顯示缺陷的,包括著色檢驗(yàn)和熒光探傷兩種,可用來檢查鐵磁性和非鐵磁性材料表面的缺陷。

射線探傷

射線探傷是利用射線可穿透物質(zhì)和在物質(zhì)中有衰減的特性來發(fā)現(xiàn)缺陷的一種探傷方法。按探傷所使用的射線不同,可分為X射線探傷、γ射線探傷、高能射線探傷三種。由于其顯示缺陷的方法不同,每種射線探傷都又分電離法、熒光屏觀察法、照相法和工業(yè)電視法。射線檢驗(yàn)主要用于檢驗(yàn)Q235B直縫焊管焊縫內(nèi)部的裂紋、未焊透、氣孔、夾渣等缺陷。

超聲波探傷

超聲波在金屬及其它均勻介質(zhì)傳播中,由于在不同介質(zhì)的界面上會(huì)產(chǎn)生反射,因此可用于內(nèi)部缺陷的檢驗(yàn)。超聲波可以檢驗(yàn)任何焊件材料、任何部位的缺陷,并且能較靈敏地發(fā)現(xiàn)缺陷位置,但對缺陷的性質(zhì)、形狀和大小較難確定。所以Q235B直縫焊管超聲波探傷常與射線檢驗(yàn)配合使用。

1、一般焊管用于水、煤氣、空氣、油和取暖蒸汽等一般較低壓力流體的輸送。

2、普通碳素鋼電線套管(GB3640-88)是工業(yè)與民用建筑、安裝機(jī)器設(shè)備等電氣安裝工程中用于保護(hù)電線的鋼管。

3、直縫電焊管(YB242-63)是焊縫與鋼管縱向平行的鋼管。通常分為公制電焊管、電焊薄壁管、變壓器冷卻油管等等。

4、承壓流體輸送用螺旋縫埋弧焊管(SY5036-83)是以熱軋鋼帶卷作管坯,經(jīng)常溫螺旋成型,用雙面埋弧焊法焊接,用于承壓流體輸送的螺旋縫鋼管。鋼管承壓能力強(qiáng),焊接性能好,經(jīng)過各種嚴(yán)格的科學(xué)檢驗(yàn)和測試,使用安全可靠。鋼管口徑大,輸送效率高,并可節(jié)約鋪設(shè)管線的投資。主要用于輸送石油、天然氣的管線。

5、承壓流體輸送用螺旋縫高頻焊管(SY5038-83)是以熱軋鋼帶卷作管坯,經(jīng)常溫螺旋成型,采用高頻搭接焊法焊接的,用于承壓流體輸送的螺旋縫高頻焊鋼管。鋼管承壓能力強(qiáng),塑性好,便于焊接和加工成型;經(jīng)過各種嚴(yán)格和科學(xué)檢驗(yàn)和測試,使用安全可靠,鋼管口徑大,輸送效率高,并可節(jié)省鋪設(shè)管線的投資。主要用于鋪設(shè)輸送石油、天然氣等的管線。

6、一般低壓流體輸送用螺旋縫埋弧焊鋼管(SY5037-83)是以熱軋鋼帶卷作管坯,經(jīng)常溫螺旋成型,采用雙面自動(dòng)埋弧焊或單面焊法制成的用于水、煤氣、空氣和蒸汽等一般低壓流體輸送用埋弧焊鋼管。

焊接鋼管

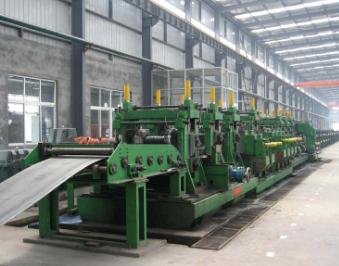

也叫焊管,它是由鋼帶切割成窄鋼條,然后用模具冷加工裹成管狀。然后專用焊機(jī)接著將一條管縫焊接。外焊縫打磨光亮。一般的焊管的內(nèi)毛刺不打的。只有精密焊管才打內(nèi)毛刺。

防腐蝕分:焊接鋼管是指用鋼帶或鋼板彎曲變形為圓形、方形等形狀后再焊接成的、表面有接縫的鋼管。按焊接方法不同可分為電弧焊管、高頻或低頻電阻焊管、氣焊管、爐焊管、邦迪管等。按焊縫形狀可分為直縫焊管和螺旋焊管。電焊鋼管用于石油鉆采和機(jī)械、制造業(yè)等。爐焊管可用作水煤氣管等,大口徑直縫焊管用于高壓油氣輸送等;螺旋焊管用于油氣輸送、管樁、橋墩等。焊接鋼管比無縫鋼管成本低、生產(chǎn)效率高。

直縫焊管

是用鋼板或鋼帶經(jīng)過彎曲成型,然后經(jīng)焊接制成。按焊縫形式分為直縫焊管和螺旋焊管。按用途又分為一般焊管、鍍鋅焊管、吹氧焊管、電線套管、公制焊管、托輥管、深井泵管、汽車用管、變壓器管、電焊薄壁管、電焊異型管和螺旋焊管。

一般焊管

一般焊管用來輸送低壓流體。用Q195A、Q215A、Q235A鋼制造 。也可采用易于焊接的其它軟鋼制造。鋼管要進(jìn)行水壓、彎曲、壓扁等實(shí)驗(yàn),對表面質(zhì)量有一定要求,通常交貨長度為4-10m,常要求定尺(或倍尺)交貨。焊管的規(guī)格用公稱口徑表示(毫米或英寸)公稱口徑與實(shí)際不同,焊管按規(guī)定壁厚有普通鋼管和加厚鋼管兩種,鋼管按管端形式又分帶螺紋和不帶螺紋兩種,表6-17為焊接鋼管尺寸。

無需電焊機(jī)和套絲高頻電阻直縫焊管,也不需做跨接地線,無須刷漆,省去了傳統(tǒng)熔焊和套絲等復(fù)雜的施工工序。只需將直管接頭連接管與管,螺紋管接頭連圓鋼管理論重量與接線盒,定位后用專用工具擰緊(擰斷)螺釘即可,與接線盒高頻電阻縫焊處用鎖母緊定即可。管路轉(zhuǎn)彎處用彎管器可現(xiàn)場彎曲相應(yīng)的弧度。

直縫焊管的技術(shù)

根據(jù)GB/T3092《低壓流體輸送用焊接鋼管》標(biāo)準(zhǔn)的規(guī)定,焊管的公稱直徑為6~150mm,公稱壁厚為2.0~6.0mm,焊管的長度通常為4~10米,可按定尺或倍尺長度出廠。鋼管表面質(zhì)量應(yīng)光滑,不允許有折疊、裂縫、分層、搭焊等缺陷存在。鋼管表面允許有不超過壁厚負(fù)偏差的劃道、刮傷、焊縫錯(cuò)位、燒傷和結(jié)疤等輕微缺陷存在。允許焊縫處壁厚增厚和內(nèi)縫焊筋存在。

質(zhì)量檢驗(yàn)

焊接鋼管應(yīng)做機(jī)械性能試驗(yàn)和壓扁試驗(yàn)以及擴(kuò)口試驗(yàn),并要達(dá)到標(biāo)準(zhǔn)規(guī)定的要求。鋼管應(yīng)能承受一定的內(nèi)壓力,必要時(shí)進(jìn)行2.5Mpa壓力試驗(yàn),保持一分鐘無滲漏。允許用渦流探傷的方法代替水壓試驗(yàn)。渦流探傷按GB7735《鋼管渦流探傷檢驗(yàn)方法》標(biāo)準(zhǔn)執(zhí)行。渦流探傷方法是將探頭固定在機(jī)架上,探傷與焊縫保持3~5mm距離,靠鋼管的快速運(yùn)動(dòng)對焊縫進(jìn)行全面的掃查,探傷信號經(jīng)渦流探傷儀的自動(dòng)處理和自動(dòng)分選,達(dá)到探傷的目的。探傷后的焊管用飛鋸按規(guī)定長度切斷,經(jīng)翻轉(zhuǎn)架下線。鋼管兩端應(yīng)平頭倒角,打印標(biāo)記,成品管用六角形捆扎包裝后出廠。

國內(nèi)常用材質(zhì)一般是Q235A,Q235B、0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb、16Mn、20#、Q345、L245、L290、X42、X46、X70、X80等。其中X42,X46,X56,X80等材質(zhì)為API標(biāo)準(zhǔn)材質(zhì),不是我國管材的常用材質(zhì)。

直縫鋼管在國內(nèi)主要應(yīng)用于自來水工程、石化工業(yè)、化學(xué)工業(yè)、電力工業(yè)、農(nóng)業(yè)灌溉、城市建設(shè)。作液體輸送用:給水、排水。作氣體輸送用:煤氣、蒸氣、液化石油氣。作結(jié)構(gòu)用:作打樁管、作橋梁;碼頭、道路、建筑結(jié)構(gòu)用管等。

直縫焊管表面淬火回火熱處理通常用感應(yīng)加熱或火焰加熱的方式進(jìn)行。主要技術(shù)參數(shù)是表面硬度、局部硬度和有效硬化層深度。硬度檢測可采用維氏硬度計(jì),也可采用洛氏或表面洛氏硬度計(jì)。試驗(yàn)力(標(biāo)尺)的選擇與有效硬化層深度和直縫焊管表面硬度有關(guān)。這里涉及到三種硬度計(jì)。

維氏硬度計(jì)是測試熱處理直縫焊管表面硬度的重要手段,它可選用0.5-100kg的試驗(yàn)力,測試薄至0.05mm厚的表面硬化層,它的精度是最高的,可分辨出熱處理工件表面硬度的微小差別。另外,有效硬化層深度也要由維氏硬度計(jì)來檢測,所以,對于進(jìn)行表面熱處理加工或大量使用表面熱處理湖南直縫焊管的單位,配備一臺維氏硬度計(jì)是有必要的。

表面洛氏硬度計(jì)也是十分適于測試表面淬火工件硬度的,表面洛氏硬度計(jì)有三種標(biāo)尺可以選擇�？梢詼y試有效硬化深度超過0.1mm的各種表面硬化直縫焊管。盡管表面洛氏硬度計(jì)的精度沒有維氏硬度計(jì)高,但是作為熱處理工廠質(zhì)量管理和合格檢查的檢測手段,已經(jīng)能夠滿足要求。況且它還具有操作簡單、使用方便、價(jià)格較低,測量迅速、可直接讀取硬度值等特點(diǎn),利用表面洛氏硬度計(jì)可對成批的表面熱處理湖南直縫焊管進(jìn)行快速無損的逐件檢測。這一點(diǎn)對于湖縫焊管加工和機(jī)械制造工廠具有重要意義。

當(dāng)表面熱處理硬化層較厚時(shí),也可采用洛氏硬度計(jì)。當(dāng)熱處理硬化層厚度在0.4-0.8mm時(shí),可采用HRA標(biāo)尺,當(dāng)硬化層厚度超過0.8mm時(shí),可采用HRC標(biāo)尺。

維氏、洛氏和表面洛氏三種硬度值可以方便地進(jìn)行相互換算,轉(zhuǎn)換成標(biāo)準(zhǔn)、圖紙或用戶需要的硬度值。相應(yīng)的換算表在國際標(biāo)準(zhǔn)ISO、美國標(biāo)準(zhǔn)ASTM和中國標(biāo)準(zhǔn)GB/T中都已給出。

零件如果局部硬度要求較高,可用感應(yīng)加熱等方式進(jìn)行局部淬火熱處理,這樣的直縫焊管通常要在圖紙上標(biāo)出局部淬火熱處理的位置和局部硬度值。直縫焊管的硬度檢測要在指定區(qū)域內(nèi)進(jìn)行。硬度檢測儀器可采用洛氏硬度計(jì),測試HRC硬度值,如熱處理硬化層較淺,可采用表面洛氏硬度計(jì),測試HRN硬度值。
