變電所的主要設備構成和連接方式,按其功能和環境不同而會有所差異。

變電所:"10千伏及以下交流電源經電力變壓器變壓后對用電設備供電",符合這個的就是變電所。

露天變電所:變壓器位于露天地面之上的變電所;

半露天變電所:變壓器位于露天地面之上的變電所,但變壓器上方有頂板或挑檐;

附設變電所:變電所的一面或數面墻與建筑物的墻共用,且變壓器室的門和通風窗向建筑物外開;

車間內變電所:位于車間內部的變電所,且變壓器室的門向車間內開;

獨立變電所:為一獨立建筑物;

室內變電所:附設變電所,獨立變電所和車間內變電所的總稱;

貯油池:油流入后不致被外部已燃燒的物質延燃的設施;

擋油設施:使燃燒的油不致外溢的設施。

此外,國家關于其它名詞術語定義還有:

終端變電所:單獨建造的終端變電所,是用電單位或者用戶前端的第一個變電所,變電所出來的電直接就可以供給用戶用電設備使用,而不需再次經過變壓的。通常是指10千伏降壓至380伏的最末一級變電所。

桿上式變電所:安裝在一根或者多根電桿上的戶外變電所。

預裝式變電所(站):預裝的并經過型式試驗的成套設備,通常由高壓配電裝置、變壓器、低壓配電裝置組成,并組合在一個或數個箱體內。又簡稱為"箱式變"。

例如:在我國有些農村地區居民用電,用兩根電線桿(或臺式)架起來的變壓器變電,這既是一個小型簡易安裝的"露天式變電所",也是一個"桿上式變電所",同時也是一個"終端變電所"。

變壓器:是變電所中的中心設備,利用電磁感應的原理。

電力變壓器:具有兩個或多個繞組的靜止設備,為了傳輸電能,在同一頻率下,通過電磁感應將一個系統交流電壓和電流轉換為另一系統的電壓和電流,通常這些電流和電壓的值是不同的。

油浸式變壓器:鐵芯和繞組都浸入油中的變壓器。注:任何絕緣液體(礦物油或其它制品)都看作為油。

干式變壓器:鐵芯和繞組都不浸入絕緣液體中的變壓器。

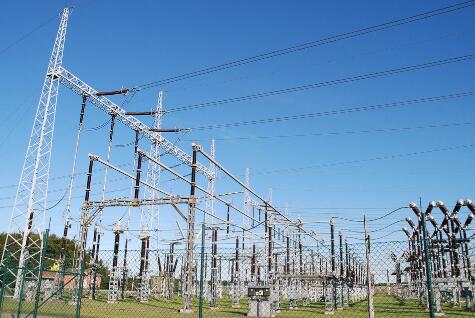

變電站:改變電壓的場所。為了把發電廠發出來的電能輸送到較遠的地方,必須把電壓升高,變?yōu)楦邏弘?到用戶附近再按需要把電壓降低,這種升降電壓的工作靠變電站來完成。變電站的主要設備是開關和變壓器。

1、開閉所:是全金屬密閉,能夠在室外運行的10KV電壓等級以下的開關柜組合;

2、配電房:電壓等級在35KV等級以下,內部安裝有開關、互感器、電容器以及相關的保護測量裝置;配電所,是指所內只有起開閉和分配電能作用的高壓配電裝置,而母線上卻無主變壓器。

3、變電所:一般指電壓等級在110KV以下的降壓變電站;在國家標準GB50053-94《10kv及以下變電所設計規范》里面規定的術語定義是"10千伏及以下交流電源經電力變壓器變壓后對用電設備供電",符合這個的就是變電所。

4、變電站:各種電壓等級的"升壓、降壓"變電站。上述四個名稱,一個比一個大,變電站大于變電所。

變電所帶變壓器;開閉所和配電房、配電所應不帶變壓器。變電所,顧名思義就是變電,主要是高中壓變壓提供低壓電源,變電所通常是指小型的降壓變電站,因此小型的降壓變電站又稱為變電所。

變電站,也是變電,但主要是高壓變電中壓,或高壓變電低一級高壓,變電站占地較大,根據不同電壓等級及容量不同占地不同。

配電用變電所

周波數變換所

電氣鐵道用變電所

直流送電用變電所

二次變電所。

三次變電所。

1、作用:變換電壓,將一種等級的電壓變換成同頻率的另一種等級的電壓。是變電所中的中心設備,利用電磁感應的原理。

2、變壓器的分類:

①按相數分:單相變壓器、三相變壓器。

②按用途分:升壓變壓器、降壓變壓器和聯絡變壓器。

③按繞組分:雙繞組變壓器(每相各有高壓和低壓繞組)、三繞組變壓器(每相有高、中、低三個繞組)以及自耦變壓器(高、低壓側每相共用一個繞組,從高壓繞組中間抽頭)

3、變壓器結構:

①鐵芯:用涂有絕緣漆的硅鋼片疊壓而成,用以構成耦合磁通的磁路,套繞組的部分叫芯柱,芯柱的截面一般為梯形,較大直徑的鐵芯疊片間留有油道,以利散熱,連接芯柱的部分稱鐵軛。

②繞組:是變壓器的導電部分,用絕緣材料的銅線或鋁線繞成圓筒形,然后將圓筒形的高、低壓繞組同心地套在芯柱上,低壓繞組靠近鐵芯,高壓繞組在外邊,這樣放置有利于繞組鐵芯間的絕緣。

③分接開關:利用改變繞組匝數的方法來進行調壓。將繞組引出的若干個抽頭叫分接頭,用以切換分接頭的裝置稱分接開關;分接開關又分為無載分接開關和有載分接開關,無載分接開關只能在變壓器停電情況下,才能切換;有載分接開關可以在帶負荷情況下進行切換。

④保護裝置:

a、儲油柜(油枕):調節油量,減少油與空氣間的接觸面,從而降低變壓器油受潮和老化的速度。

b、吸濕器(呼吸器)用以保持油箱內壓力正常,吸濕器內裝有硅膠,用以吸收進入油枕內空氣中的水分。

c、安全氣道(防爆筒):它的出口處裝有玻璃或薄鐵板,當變壓器內部發生故障時,油氣流沖破玻璃向外噴出,以降低油箱內壓力,防止爆破。

d、氣體繼電器:當變壓器內部故障時,變壓器油箱內產生大量氣體使其動作,切斷變壓器電源,保護變壓器。

e、凈油器(熱虹吸過濾器):利用油的自然循環,使油通過吸附劑進行過濾、凈化,防止油的老化。

f、溫度計:用以測量監視變壓器油箱內上層油溫,掌握變壓器的運行狀況。

4、變壓器的冷卻:

①油浸自冷式:鐵芯和繞組直接浸于變壓器箱體的油中,變壓器在運行中產生的熱量經變壓器油傳遞到油箱壁和散熱器管,利用管壁和箱體的輻射和周圍空氣對流,把熱量帶走,從而降低變壓器溫升。

②油浸風冷式:為了加快變壓器油的冷卻,在散熱器上裝有風扇,以加速空氣的對流,使油迅速冷卻,達到降低變壓器溫升的目的。

③強迫油循環風冷或水冷式:裝有特殊油泵,強迫油在散熱器內循環,用風扇加速散熱器冷卻或利用特制設備將水通過散熱器將變壓器油內熱量帶走,達到冷卻變壓器的目的。

斷路器又稱為開關

斷路器的作用:通過斷路器將設備投入(接通)或退出(斷開)運行。當電氣設備或線路發生故障時,由繼電保護動作控制斷路器,使故障設備或線路從電力系統中迅速切除,保證電力系統內無故障設備的運行。

斷路器的構成:開斷元件、支持絕緣的元件、傳動元件、基座以及操動機構組成。

斷路器分類:

①按電壓等級分類:按電壓等級分有高壓斷路器(10、35、110、220、330、500KV)和低壓斷路器(400V)。

②按滅弧介質分類:少油或斷路器(油僅用來滅弧,帶電部分的絕緣用瓷或有機絕緣材料,用油少)、多油式斷路器(油既作絕緣,又用來滅弧,用油多)、空氣斷路器(用壓縮空氣既作絕緣,又用來滅弧)、真空斷路器、六氟化硫斷路器(以SF6氣體作滅弧和絕緣)以及自動產氣和磁吹斷路器等。

③按安裝環境分類:屋外式和屋內式。

斷路器的主要技術參數和運行基本要求:

⑴主要技術參數:額定電流、額定電壓、額定開斷電流、分閘時間、合閘時間以及動穩定和熱穩定電流等。

⑵運行基本要求:工作可靠性、足夠的開斷能力、滿足電力系統要求的分閘時間、能實現重合閘、結構簡單、價格低。

絕緣子

絕緣子作用:用來支持導線,并使其絕緣的器件。

絕緣子的分類:

①按用途分:高壓絕緣子:電站電器絕緣子和線路絕緣子。

低壓絕緣子用于低壓架空線路、低壓布線、通信線路等。

②按主絕緣材料分:瓷絕緣子、玻璃絕緣子、有機材料絕緣子和復合絕緣子。

③按結構分:A型、B型和高壓套管。高壓套管供導線穿過墻壁、箱殼等,并使導體與墻壁、箱、殼等絕緣。高壓套管分充液套管、充氣套管、油浸紙?zhí)坠芎碗娙萏坠艿取?/div>
