根據折射率nd和色散系數υd在nd-υd領域圖中的位置和玻璃組成,無色光學玻璃按表1分為16類。

表1

光學玻璃牌號命名

每種光學玻璃牌號按其所屬的玻璃類別名稱的代號再加序號組成。此外,還用六位數字作代碼來表征每一個牌號,其中前三位數字表示該牌號玻璃折射率小數點后三位數,后三位數字表示該牌號玻璃阿貝數。例如:H-K9L,nd=1.51680,υd=64.20,其代碼為517642。

無鉛、砷、鎘玻璃牌號的命名

無鉛、砷、鎘以及其它放射性元素的玻璃牌號,用"環"字漢語拼音字母的聲母"H"

加"-"作為前綴表示。例如:H-K9L。

低軟化點玻璃牌號的命名

用于模壓成型的低軟化點無鉛、砷、鎘以及其它放射性元素的玻璃牌號,用"低"字漢

語拼音字母的聲母"D" 加"-"作為前綴表示。例如:D-K9L。

高透過玻璃牌號的命名

紫外高透過玻璃牌號,按原有的習慣命名,用"ultraviolet"單詞的首字母"U"作為前綴表示;例如:UQF50。高透過玻璃是在牌號序號后加"High Transmittance" 單詞的首

字母"HT"表示;例如:ZF7LHT。

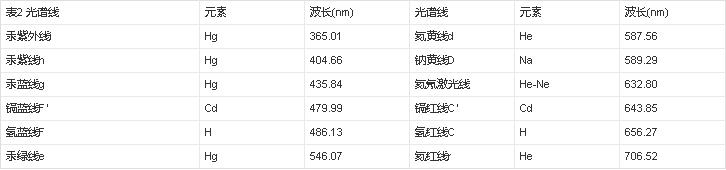

每個牌號的光學玻璃均按表2所列的12條光譜線給出5位小數的折射率,這些譜線折射率的精密測量按GB/T 7962.11測試方法進行,其測量精度為±3×10-6。

色散和阿貝數

中部色散為nF-nC或nF′-nC′。

色散系數(即阿貝數)υd定義如下:

υd=(nd-1)/(nF-nC) ………………………(1)

還列出υe為

υe=(ne-1)/( nF′-nC′)……………………(2)

色散公式

在365~706.5nm光譜范圍內,如果還需知道另外一些波長的折射率,可由下列色散公式算出:

n2=A0+A1λ2+A2λ-2+A3λ-4+A4λ-6+A5λ-8 ……………………………(3)

式中:A0~A5-計算常數(隨玻璃牌號而變,分別列入各牌號性能數據表中);

λ-波長,μm;

n-所求折射率,n計算精度:在400nm~706.5nm范圍內為±3×10-6;在365nm~400nm范圍內為±5×10-6。

相對部分色散

對波長X和Y的相對部分色散PX,Y用下式表示:

PX,Y =(nx-ny)/(nF-nC)

P′X,Y=(nx-ny)/(nF′-nC′) …………………………(4)

數據表中按牌號給出了Pd,C、Pe,d、Pg,F 和P′d,C′、P′e,d′、P′g,F′值。

根據阿貝公式,對于大多數所謂"正常玻璃"而言,如下的線性關系是成立的:

PX,Y=mX,Yυd+bX,Y ………………………………………(5)

這種直線關系以PX,Y為縱坐標,υd為橫坐標來表示的。式中mX,Y為斜率,bX,Y為截距。

眾所周知,二級光譜的校正,即對兩個以上波長消色差,至少需要用一種不符合公式(5)

的玻璃(即其PX,Y值偏離阿貝經驗公式)。其偏離值用ΔPX,Y表示,則每個PX,Y-υd點相對于符合公式(5)的"正常線"平移了ΔPX,Y量。這樣,各種玻璃牌號的ΔPX,Y數值可用下式求出:

PX,Y=mX,Yυd+bX,Y+ΔPX,Y ……………………………………(6)

因此ΔPX,Y就定量地表示了與"正常玻璃"相比時的特殊色散的偏離特性。

我們選H-K6和F4作為"正常玻璃",H-K6和F4相對部分色散和阿貝數符合阿貝公式(5)。

數據表中按牌號給出了ΔPg,F、ΔPF,e。它們的計算公式如下:

ΔPF,e=PF,e-0.4894+0.000541υd

ΔPg,F=Pg,F-0.6457+0.001703υd …………………………(7)

應力光學系數B

玻璃中的機械應力會導致光產生雙折射。應力光學系數表示有效應力與應力雙折射產生的光程差之間的關系:

δ=B·d·F ………………………………………(8)

式中:δ-光程差,nm;

B-應力光學系數, /Pa;

d-光在玻璃中通過的路程,cm;

F-施壓應力,Pa。

內透射比τ

內透射比為不包含試樣表面反射損失時的透射比。按GB/T 7962.12規定的方法測量。數據表中給出了各種牌號玻璃5mm、10mm厚的不同波長內透射比值。

著色度(λ80/λ5)

光學玻璃透射光譜特性用著色度( λ80/λ5 )表示,按以下方法確定:樣品厚度10mm±0.1mm,λ80是玻璃透射比達到80%時對應的波長,λ5是玻璃透射比達到5%時對應的波長。并以10nm為單位表示。例如:玻璃透射比達到80%時對應的波長為368nm,玻璃透射比達到5%時對應的波長為313nm,著色度λ80/λ5為37/31。

抗潮濕大氣作用穩定性RC(S) (表面法)

80

5

根據對潮濕大氣作用的穩定性,分為三級:

1級-在溫度50℃,相對濕度80%的條件下,玻璃拋光表面形成水解斑點的時間超過20h;

2級-在相同試驗條件下,形成水解斑點的時間在5h~20h之間;

3級——在相同試驗條件下,形成水解斑點的時間不到5h。

抗酸作用穩定性RA(S)(表面法)

根據對酸溶液作用的穩定性,分為三級:

1-在0.1N、溫度50℃的醋酸溶液作用下,玻璃拋光表面的破壞深度達135nm的時間超過5h;

2-在相同試驗條件下,破壞深度達135nm的時間在1h~5h;

3——在相同試驗條件下,破壞深度達135nm的時間不到1h。

耐水作用穩定性DW(粉末法)

按GB/T 17129的測試方法,根據下式計算:

B-C

Dw= ×100 ………………………………………(9)

B-A

式中:Dw 玻璃浸出百分?jǐn)?shù),%;

B 過濾器和試樣的質量,g;

C 過濾器和浸出后試樣的質量,g;

A 過濾器質量,g。

由計算得出的浸出百分?jǐn)?shù),將光學玻璃耐水作用穩定性DW分為6類。

耐酸作用穩定性DA(粉末法)

按GB/T 17129的測試方法,根據下式計算:

B-C

D= ×100 ……………………………… (10)

A B-A

式中:DA 玻璃浸出百分?jǐn)?shù),%;

B 過濾器和試樣的質量,g;

C 過濾器和浸出后試樣的質量,g;

A 過濾器質量,g。

由計算得出的浸出百分?jǐn)?shù),將光學玻璃耐酸作用穩定性DA分為6類。

光學玻璃熱膨脹系數是指一定溫度范圍內溫度升高1℃時玻璃每單位長度的伸長量。

按GB/T 7962.16規定的方法進行測量,試驗測出的是玻璃的平均熱膨脹系數,見圖2。數據表中給出了+20℃~+120℃和+100℃~+300℃的平均熱膨脹系數。

轉變溫度Tg

光學玻璃在某一溫度區間會逐漸由固態轉變成可塑態。其轉變溫度Tg是指玻璃試樣從室溫升溫至馳垂溫度TS,其低溫區域和高溫區域伸長直線部分延長相交的交點所對應的溫度,見圖2。按GB/T 7962.16規定的方法進行測量。

馳垂溫度TS

如圖2所示,馳垂溫度TS是指玻璃試樣在升溫過程中停止膨脹時的溫度。按GB/T7962.16

規定的方法進行測量。

ΔL

+100℃~+300℃

+20℃~+120℃

Tg Ts T

應變點T1014。5

應變點是玻璃粘度為1014.5d pa·s(或1013.5pa·s)時的溫度。即幾小時內可消除玻璃內應力的溫度。

退火點T1013

退火點是玻璃粘度為1013dpa·s(或1012pa·s)時的溫度。即幾分鐘內可消除玻璃內應力的溫度,也即玻璃退火上限溫度。

光學玻璃楊氏模量、剪切模量和泊松比按下列公式計算:

ρρ×−××−=2234llVGVGGE ……………………………………………(11)

………………………………………………………(12) ρ×=2sVG

12−=GEμ ………………………………………………………(13)

式中:

E-楊氏模量,Pa;

G-剪切模量,Pa;

μ-泊松比;

V l - 縱波速度;

Vs-橫波速度;

ρ-玻璃密度,g/cm3。

Knoop硬度 HK

Knoop硬度按GB/T 7962.21規定的測試方法測量。該方法采用對稱棱角為172°30′和

130°的四角錐金鋼石壓頭,給其施加一定負荷垂直壓在試樣上,保持一定時間后,撤去負荷,用顯微鏡觀察并測量試樣上壓痕長對角線的長度,按下列公式計算Knoop硬度:

HK = F/(0.07028·L2) ………………………………………(14)

式中:

F-負荷,N;

L-壓痕長對角線的長度,m;

HK Knoop硬度,Pa。

磨耗度FA

磨耗度是指:將試樣壓緊在旋轉圓盤上,邊加磨料邊研磨,在相同條件下,試樣的磨損減少量與標準試樣的磨損減少量(體積)之比,乘以100后所得的數值,可用公式表示如下:

W/ρ

FA = ×100 ………………………………………………(15)

W0/ρ0

式中:

FA:磨耗度

W:試樣的磨損減少質量,g;

W0:標準試樣的磨損減少質量,g;

ρ:試樣的密度,g/cm3;

ρ0:標準試樣的密度g/cm3。

密度ρ

光學玻璃的密度指20℃以下單位體積的質量。光學玻璃的密度按GB/T 7962.20規定的方法進行測量。單位以g/cm3表示。

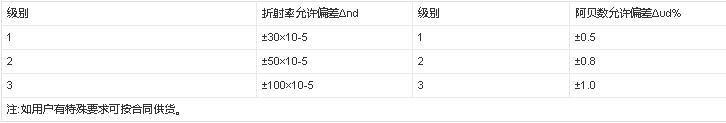

折射率nd和阿貝數υd與標準值的允許偏差分為3級,見表5

光學玻璃折射率和阿貝數按GB/T 7962.1規定的測試方法進行測量。折射率測量精度為

±3×10-5,中部色散的測量精度為±2×10-5。

光學均勻性

6.2.1 尺寸小于150mm的玻璃毛坯

尺寸小于150mm的玻璃毛坯的光學均勻性按GB/T 7962.2規定的測試方法進行測量。該方法是根據放在平行光管光束中的玻璃試樣引起該裝置分辨率的變化而規定的。如果平行管給出具有理論分辨率α0的象,而當玻璃試樣放入后,分辨率增至α,那么玻璃的不均勻性可用其比值α/α0來表示,分為4級,見表6。

6.2.2 尺寸大于150mm的玻璃毛坯

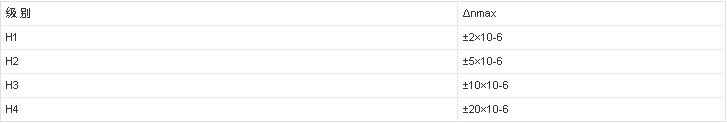

尺寸大于150mm的玻璃毛坯的光學均勻性以一塊玻璃中各部分折射率偏差最大值Δnmax來表示,按GB/T 7962.4規定的測試方法進行測量,分為4級,見表7。

應力雙折射

中部應力

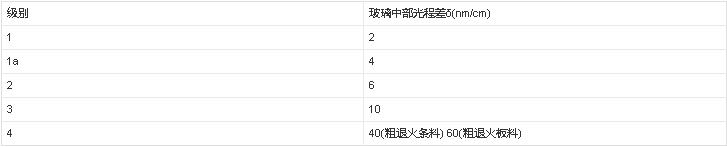

玻璃毛坯應力雙折射以最長邊中部單位長度上的光程差δ表示,按GB/T 7962.5規定的測試方法進行測量,分為5級,見表8。

邊緣應力

玻璃毛坯應力雙折射以其距邊緣5%直徑或邊長處單位厚度上的最大光程差δmax表示,按GB/T 7962.6規定的測試方法進行測量,分為5級,見表9。
級 別：玻璃中部光程差δmax(nm/cm)

S1：3

S2：5

S3：10

S4：20

S5：80

條紋度

條紋用點光源和透鏡組成的條紋檢查儀,從最容易看見條紋的方向上,與標準試樣作比較檢查,分為3級,見表10。

級別 條紋程度

A 無肉眼可見的條紋

B 有細而分散的條紋

C 有輕微的平行條紋

氣泡度

光學玻璃氣泡質量按GB/T 7962.8規定的測試方法進行測量,玻璃中允許氣泡含量等級是由100cm3玻璃中所含氣泡(直徑φ≥0.05mm~2mm)的總截面積來確定,分為7級,見表11。結石、結晶體及其它夾雜物也作氣泡計算。扁長氣泡取最長軸和最短軸的算術平均值為直徑計算截面積。

級別 直徑φ≥0.05mm氣泡總截面積(mm2/2500px3)

A00 ≤0.003~0.03

A0 >0.03~0.10

A >0.10~0.25

B >0.25~0.50

C >0.50~1.00

D >1.00~2.00

E >2.00~4.00

光吸收系數

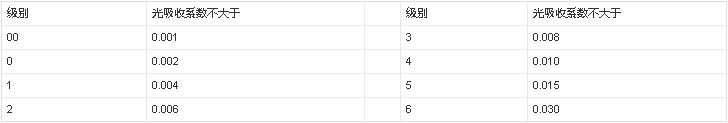

光吸收系數用球形光度計按GB/T 7962.9規定的測試方法進行測量,玻璃光吸收系數等

于1cm光路上被玻璃吸收的白光光通量與開始進入該光路前入射光光通量之比,分為8級,見表12。

耐輻射玻璃的耐輻射性能用劑量為105R(即25.8C/kg)的γ射線輻射,每厘米厚度上光密度增量ΔD來表示,或用等效上述劑量的X射線輻射后每厘米厚度上光密度增量ΔD1來表示,見表13。

兩大面細磨,其余四面粗磨,邊、角稍倒棱,經精退火。

光學玻璃條料

切斷面為自然透明面,其余四面為自然成型面,經粗退火或精退火。

光學玻璃壓型坯料

光學玻璃一次壓型坯料

一次壓型坯料是通過熔煉直接滴料壓制成型的坯料,經精退火。

光學玻璃二次壓型坯料

二次壓型坯料是再次加工熱壓成型,經精退火。規格尺寸公差見表14。

光學玻璃果形料(或稱Gobs料)

果形料(或稱Gobs料)是一種截面積幾乎為圓形的毛坯,重量或體積按客戶需要確定,未經精退火。

其它

客戶提出的特殊要求的、大規格的玻璃。
