国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

1、保溫材料:應(yīng)當(dāng)選擇輕質(zhì)、多孔、導(dǎo)熱系數(shù)小的保溫材料。根據(jù)保溫材料的成品特點(diǎn)和施工工藝的不同,可以把保溫材料分為散料、現(xiàn)場(chǎng)澆筑的拌合物和板塊料三種。散料式和現(xiàn)場(chǎng)澆筑式保溫層具有良好的可塑性,還可以用來(lái)替代找坡層。

①散料式保溫材料:主要有膨脹珍珠巖、膨脹蛭石、爐渣等。由于散料在施工時(shí)容易受到刮風(fēng)及其他因素的影響,不易就位成形,施工難度較大,在實(shí)際工程中采用的較少。

②現(xiàn)場(chǎng)澆筑式保溫材料:是用散料為骨料,與水泥或石灰等膠結(jié)材料加適量的水進(jìn)行拌合,現(xiàn)場(chǎng)澆筑而成的保溫層。這種保溫層的加工性較好,但保溫層就位之后仍處于潮濕的狀態(tài),對(duì)保溫不利,往往需要在保溫層中設(shè)置通氣口來(lái)散發(fā)潮氣,在構(gòu)造上比較麻煩。

③板塊式保溫材料:主要有聚苯板、加氣混凝土板、泡沫塑料板、膨脹珍珠巖板、膨脹蛭石板等。這種材料具有施工速度快、保溫效果好、避免了濕作業(yè)的優(yōu)點(diǎn),在工程中應(yīng)用得比較廣泛。在可能的情況下最好使用兩層以上的板塊疊合組成保溫層,并處理好板塊之間的接縫,避免熱橋的現(xiàn)象發(fā)生。

2、保溫層的位置

①保溫層設(shè)在結(jié)構(gòu)層與防水層之間:這是目前最常用的一種做法,保溫層設(shè)在屋蓋系統(tǒng)的低溫一側(cè),保溫效果好并且符合熱工原理,同時(shí),由于保溫層是攤鋪在結(jié)構(gòu)層之上的,符合受力的原則,構(gòu)造也簡(jiǎn)單。

為了防止室內(nèi)空氣中的水蒸氣隨熱氣流上升,透過結(jié)構(gòu)層進(jìn)入保溫層,從而降低保溫效果,應(yīng)當(dāng)在保溫層下面設(shè)置隔汽層。隔汽層一般是在找平層上鋪一氈二油(涂熱瀝青一道)或采用與屋面防水材料相同的卷材(厚度可以薄些)進(jìn)行處理。

②保溫層設(shè)置在防水層上面:這種做法又稱為"倒置式保溫屋面",其構(gòu)造層次為保溫層、防水層、結(jié)構(gòu)層。這種屋面對(duì)采用的保溫材料有特殊的要求,應(yīng)當(dāng)使用具有吸濕性低,耐氣候性強(qiáng)的憎水材料作為保溫層(如聚苯乙烯泡沫塑料板或聚氯脂泡沫塑料板),并在保溫層上加設(shè)鋼筋混凝土、卵石、磚等較重的覆蓋層。

③保溫層與結(jié)構(gòu)層結(jié)合:這種保溫做法比較少見,主要有兩種做法:一種是在鋼筋混凝土槽形板內(nèi)設(shè)置保溫層;另一種是將保溫材料與結(jié)構(gòu)融為一體,如配筋加氣混凝土板。這種做法使屋面板同時(shí)具備結(jié)構(gòu)層和保溫層的雙重功能,工序簡(jiǎn)化,還可降低建造成本。

二、坡屋頂?shù)谋��?/P>

坡屋頂?shù)谋�溫層的做法與平屋頂相似,保溫構(gòu)造與平屋頂相差不多。保溫層既可以設(shè)在屋頂結(jié)構(gòu)層以上(俗稱上弦保溫),也可以設(shè)在結(jié)構(gòu)層以下(俗稱下弦保溫)。

隨著社會(huì)經(jīng)濟(jì)的發(fā)展,無(wú)論從整個(gè)國(guó)際經(jīng)濟(jì)氣候還是中國(guó)宏觀經(jīng)濟(jì)大勢(shì)來(lái)看,能源問題已經(jīng)日趨嚴(yán)峻,建筑能耗已占全國(guó)能源消耗總量的27.8%,故節(jié)約能源勢(shì)在必行,國(guó)家相應(yīng)制定出臺(tái)了一系列節(jié)能減排的措施及規(guī)定。具有節(jié)能環(huán)保概念的建筑材料日益受到國(guó)家的重點(diǎn)扶持及市場(chǎng)的青睞,而泡沫混凝土作為一種新型的隔熱保溫材料,因其隔熱保溫效果明顯,耐火減震,施工簡(jiǎn)捷且造價(jià)低廉,目前逐漸成為建筑屋面隔熱找坡的首選材料之一。其施工工藝通過工程實(shí)踐,總結(jié)形成本工法。

2、工法特點(diǎn)

泡沫混凝土具有輕質(zhì)低彈,隔熱保溫,耐火減震,整體性及耐久性高,防水效果好等特點(diǎn),其施工過程無(wú)需任何振搗,可降低勞動(dòng)強(qiáng)度,而且造價(jià)低廉,環(huán)保經(jīng)濟(jì)。

3、適用范圍

本工法適用于一般工業(yè)與民用建筑工程的平屋面找坡保溫層的施工。其構(gòu)造見圖1,

圖1 屋面防水隔熱找坡構(gòu)造示意圖

或者參照標(biāo)準(zhǔn)圖集施行。

4、工藝原理

泡沫混凝土是用機(jī)械方法將泡沫水溶液加壓制成均勻封閉的氣泡組成的泡沫,然后將泡沫注入到由水泥、集料、摻合料、水及各種外加劑等制成的漿料中,再經(jīng)混合攪拌,澆筑成型,養(yǎng)護(hù)而成的輕質(zhì)多孔材料。

5、工藝流程及操作要點(diǎn)

5.1 施工工藝流程

工藝流程見圖5.1。

澆水養(yǎng)護(hù)14天泡沫混凝土終凝前后及時(shí)取出分格條以及切割分格縫用密封膏嵌填分格縫驗(yàn)收 按設(shè)計(jì)要求,通過試驗(yàn)確定配合比在發(fā)泡瓶中加入發(fā)泡劑和水水及外加劑加入攪拌機(jī)攪拌加壓形成泡沫晶體水泥、砂加入攪拌機(jī)攪拌混合攪拌形成泡沫混凝土將泡沫混凝土鋪在施工部位表面按要求刮平基層灑水濕潤(rùn),涂刷水泥漿在特定的部位埋設(shè)分格條基層清理標(biāo)高控制,拉線找坡

圖5.1 工藝流程圖

5.2 操作要點(diǎn)

5.2.1 根據(jù)設(shè)計(jì)要求,試配泡沫混凝土,確定其水泥、發(fā)泡劑、水、集料及外加劑等的摻量。

5.2.2 清理基層上的塵土、雜物和積水。

5.2.3 按照泡沫混凝土層的設(shè)計(jì)厚度、設(shè)計(jì)坡度,用水泥砂漿貼點(diǎn)標(biāo)高(貼灰餅),再拉線,沖筋。若設(shè)計(jì)無(wú)規(guī)定坡度值,坡度值宜為2%。

5.2.4 在屋面與女兒墻交界處及凸出屋面的構(gòu)造物四周埋設(shè)分格條。

5.2.5 在基層上灑水濕潤(rùn),然后涂刷一道素水泥漿。

5.2.6 在發(fā)泡瓶?jī)?nèi)加入發(fā)泡劑及發(fā)泡劑量12~13倍的水充氣加壓3~6分鐘,待空壓機(jī)氣壓升壓到0.6~0.8MPa后停機(jī)待用。

5.2.7 在攪拌機(jī)內(nèi)加入水和抗拉纖維(按0.7kg/m配料)攪拌1~2分鐘,再按水泥、砂及外加劑等的先后順序加入攪拌機(jī)內(nèi)攪拌2~3分鐘形成稠狀濃液,隨后加入5.2.6中所述形成的泡沫攪拌。當(dāng)攪拌機(jī)內(nèi)泡沫混凝土坍落度增大到200~220mm時(shí),達(dá)到設(shè)計(jì)立方重量比后停止加泡沫,然后繼續(xù)攪拌泡沫混凝土5~6分鐘。之后將攪拌均勻的成品泡沫混凝土傾倒在基砰上。

5.2.8 采用分段流水作業(yè)攤鋪泡沫混凝土,虛鋪厚度為實(shí)際厚度的1.2~1.3倍,然后用長(zhǎng)3米的鋁合金刮杠刮平即可。

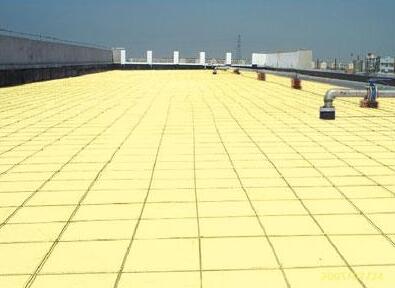

5.2.9 在泡沫混凝土接近終凝時(shí),應(yīng)先取出埋設(shè)在屋面凸出部位周邊及女兒墻邊的分格條;待泡沫混凝土終凝后,及時(shí)用切割機(jī)具切割分格縫,分格縫間距宜為3m×3m,分格縫的寬度按25mm留置,深度同鋪設(shè)的泡沫混凝土厚度,養(yǎng)護(hù)期結(jié)束后在分格縫中嵌填PVC高級(jí)密封膏。

5.2.10 泡沫混凝土施工完24小時(shí)后應(yīng)澆水養(yǎng)護(hù),養(yǎng)護(hù)時(shí)間不得少于14天。養(yǎng)護(hù)期內(nèi)盡量避免人員在其上面行走及禁止堆積物品,以免破壞其中的氣泡結(jié)構(gòu),影響隔熱效果。

5.3 勞動(dòng)組織

勞動(dòng)組織應(yīng)根據(jù)設(shè)備的組數(shù)以及劃分的工作面、流水段來(lái)確定,以一組設(shè)備所需的施工人員配備為例,所需人員配備見表5.3。

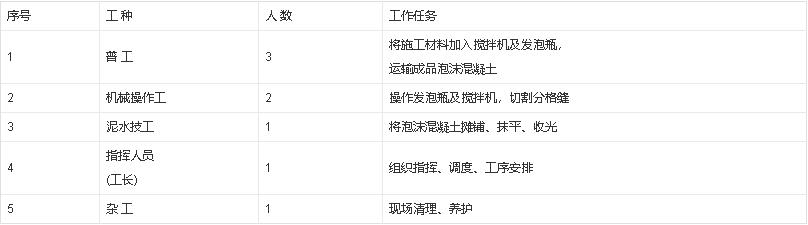

表5.3 各工種人員配備和工作任務(wù)

6、材料及設(shè)備

6.1 材料

6.1.1 水泥:P.O.32.5R以上普通硅酸鹽水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥等均可使用。

6.1.2 砂子:普通河砂或山砂均可,含泥量應(yīng)小于3%。

6.1.3 收縮補(bǔ)償劑:一般為Cao-Al2O3-CaSO4 ,可有效提高泡沫混凝土的抗裂能力。

6.1.4 發(fā)泡劑:主要原料采用無(wú)污染的動(dòng)物蛋白質(zhì)油和植物油,無(wú)論是對(duì)生產(chǎn)者還是使用者及環(huán)境都不會(huì)產(chǎn)生任何負(fù)作用。其特點(diǎn)是發(fā)泡速度快,能使泡沫均勻,液膜堅(jiān)韌,穩(wěn)定性好,泌水率低,持續(xù)時(shí)間長(zhǎng),且對(duì)膠凝材料無(wú)任何影響。

6.1.5 材料均應(yīng)有出廠合格證,出廠性能報(bào)告,產(chǎn)品使用說(shuō)明等,并按規(guī)定做相關(guān)的進(jìn)場(chǎng)檢驗(yàn)。

6.2 設(shè)備

所需機(jī)具設(shè)備有:發(fā)泡瓶、砂漿攪拌機(jī)、FG50風(fēng)冷系列空氣壓縮機(jī)(含壓力表)、水準(zhǔn)儀、卷尺、鐵鍬、坍落度筒、鋁合金刮杠、木抹子、切割機(jī)等。

FG50風(fēng)冷系列空氣壓縮機(jī)技術(shù)參數(shù)見表6.2。

表6.2 FG50風(fēng)冷系列空氣壓縮機(jī)技術(shù)參數(shù)

7、質(zhì)量控制

①泡沫混凝土的配合比應(yīng)根據(jù)設(shè)計(jì)標(biāo)準(zhǔn)強(qiáng)度、施工條件以及環(huán)境溫度由試驗(yàn)來(lái)決定。各種原材料應(yīng)符合其質(zhì)量要求并應(yīng)嚴(yán)格控制計(jì)量。(常用的配合比見表7.1)

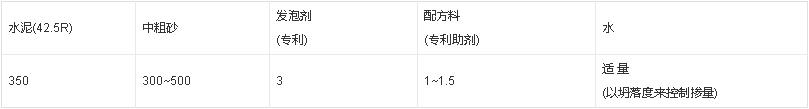

表7.1 泡沫混凝土常用配合比(kg/m3)

注:本表以容重為700~900kg/m3的泡沫混凝土為例,坍落度為200~220mm.

②泡沫混凝土的干燥容重為500~1000kg/m,導(dǎo)熱系數(shù)≤0.22w/m.k。其容重、干燥收縮值、抗壓強(qiáng)度按《混凝土小型空心砌塊試驗(yàn)方法》(GB/T4111-1997)、吸水率按《加氣混凝土體積密度、含水率和吸水率試驗(yàn)方法》(GB/T11970-1997)、導(dǎo)熱系數(shù)按《絕熱材料穩(wěn)態(tài)熱阻及有關(guān)特性的測(cè)定 防護(hù)熱法》(GB/T10294-88)的有關(guān)條款執(zhí)行。

③屋面泡沫混凝土的施工及質(zhì)量驗(yàn)收應(yīng)滿足《屋面工程技術(shù)規(guī)范》(GB50345-2004),《屋面工程質(zhì)量驗(yàn)收規(guī)范》(GB50207-2002)及《建筑節(jié)能工程施工質(zhì)量驗(yàn)收規(guī)范》(GB50411-2007)的相關(guān)規(guī)定。

④整體現(xiàn)澆屋面泡沫混凝土的厚度不應(yīng)小于60mm,分格縫留置的面積不應(yīng)大于4m×4m,分格縫應(yīng)用柔性防水材料填嵌;其坡度必須準(zhǔn)確,符合設(shè)計(jì)要求,不能倒泛水。

⑤大面積泡沫混凝土表面應(yīng)平整,用2m靠尺檢查,空隙不應(yīng)大于5mm,并不得有疏松、起砂、起皮等現(xiàn)象。

⑥雨雪天或五級(jí)風(fēng)以上的天氣不得施工,施工的環(huán)境溫度宜在5℃~40℃之間。

8、安全措施

采用本工法施工時(shí),除應(yīng)執(zhí)行有關(guān)安全施工的規(guī)定外,尚應(yīng)遵守注意下列事項(xiàng):

①施工作業(yè)人員必須了解和掌握本工藝的技術(shù)操作要領(lǐng),特殊工種(機(jī)械操作工等)應(yīng)持證上崗。

②泡沫混凝土制作前,應(yīng)對(duì)空氣壓縮機(jī)、發(fā)泡瓶、攪拌機(jī)等進(jìn)行檢查,且在試運(yùn)轉(zhuǎn)正常后方可開機(jī)工作。

③ 在施工中,要隨時(shí)注意壓力表的數(shù)值,嚴(yán)禁壓力超標(biāo)。并嚴(yán)格按操作規(guī)程及順序操作空氣壓縮機(jī)和發(fā)泡瓶,防止空氣壓縮機(jī)氣流管反彈傷人。

9、環(huán)保要求

①在添加材料時(shí),施工人員必須帶口罩等防護(hù)用品。

②要減少空氣壓縮機(jī)、攪拌機(jī)的噪聲及震動(dòng)或采取相應(yīng)的隔離措施。施工時(shí)應(yīng)避開居民的休息時(shí)間。

③泡沫混凝土為現(xiàn)場(chǎng)制作,所有材料應(yīng)統(tǒng)一保管,剩余材料不能隨意丟棄,尤其是各種外加劑及發(fā)泡劑等在工序完成后要及時(shí)收起,并妥善保管。
