国内女人喷潮完整视频,免费看三片在线播放,国产人妻互换一区二区水牛影视,最新吃瓜爆料免费观看

中文名：輸送帶拼音：shusongdai

英文名：conveyingbelt

帶式輸送機(jī)中用來(lái)承載物料并傳遞牽引力的部件。輸送帶的主要參數(shù)是寬度、材質(zhì)、厚度、橡膠的拉伸強(qiáng)度。 一、輸送帶廣泛應(yīng)用于水泥、焦化、冶金、化工、鋼鐵等行業(yè)中輸送距離較短、輸送量較小的場(chǎng)合。

產(chǎn)品結(jié)構(gòu)：本產(chǎn)品采用多層掛膠棉帆布作骨架,表面覆蓋性能良好的橡膠材料,經(jīng)硫化而制成。

輸送帶系列產(chǎn)品有普通棉帆布輸送帶、尼龍（NN）輸送帶(分為NN-100型、NN-150型、NN-200型、NN-250型、NN-300型、NN-350型、NN-400型)、聚酯（EP）帶(分為EP-100型、EP-150型、EP-200型、EP-250型、EP-300型、EP-350型、EP-400型)、大傾角(波狀擋邊)輸送帶、裙邊隔板輸送帶、環(huán)形輸送帶、花紋輸送帶{由于運(yùn)送物料不同和輸送傾角大小不同,要求花紋形狀和高度也不同。常用的花紋輸送帶品種如：人字形花紋輸送帶（人字輸送帶包括上凸、下凹人字輸送帶）、八字形花紋輸送帶、魚(yú)骨花紋輸送帶、U形花紋輸送帶、圓柱形花紋輸送帶、麻點(diǎn)花紋輸送帶等,或根據(jù)用戶要求設(shè)計(jì)}、止水帶、PVC或者PVG整芯阻燃帶等；并能提供各種特殊性能的輸送帶（一般阻燃輸送帶、耐熱輸送帶、耐灼燒輸送帶、高耐磨輸送帶、耐酸輸送帶、耐堿輸送帶、耐寒輸送帶、耐油輸送帶、耐高溫輸送帶、高強(qiáng)力輸送帶及食品輸送帶）。

二、輸送帶根據(jù)使用環(huán)境和要求的不同分為很多規(guī)格和型號(hào)：

1、根據(jù)運(yùn)輸量的大小按寬度分為：B200 B300 B400 B500 B600 B650 B800 B1000 B1200 B1400 B1600B1800 B2000等常用型號(hào)（B代表寬

度,單位為毫米）。

2、按使用環(huán)境的不同,分為普通輸送帶又包括（普通型、耐熱型、難燃型、耐燒灼型、耐酸堿型、耐油型）、耐熱輸送帶、耐寒輸送帶、耐酸

堿輸送帶、耐油輸送帶、食品輸送帶等型號(hào)。其中普通輸送帶 和食品輸送帶上覆蓋膠最低厚度為3.0mm,下覆蓋膠最低為1.5mm；耐熱輸.

送帶、耐寒輸送帶、耐酸堿輸送帶、耐油輸送帶上覆蓋膠最低 厚度為4.5mm,下覆蓋膠最低為2.0mm。根據(jù)使用環(huán)境的具體情況可按

1.5mm來(lái) 增加上下覆蓋膠的厚度。

3、按照 輸送帶布層拉力強(qiáng)度分為普通輸送帶、強(qiáng)力輸送帶。強(qiáng)力型的帆布 輸送帶分為尼龍 輸送帶（NN輸送帶）和聚酯 輸送帶（EP 輸送

帶）。

補(bǔ)充說(shuō)明：強(qiáng)力輸送帶的強(qiáng)力層為聚酯帆布(EP),具體又分為EP100型、EP150型、EP200型、EP250、EP300型、EP350型、EP400型等；還可以是尼龍帆布（NN）,可以分為NN100、NN150、NN200、NN250、NN300、NN350、NN400、NN450、NN500型等。

⑴、普通輸送帶（含高強(qiáng)力尼龍輸送帶）產(chǎn)品執(zhí)行GB7984-2001標(biāo)準(zhǔn)。

普通型輸送帶這種輸送帶用纖維織物作帶芯,用一般橡膠作覆蓋材料,表面光滑平整(圖1。帶芯是由棉、尼龍、聚酯或維尼綸等纖維編織成的分層或整體織物。棉纖維是應(yīng)用最早的帶芯材料,易與橡膠粘合,濕態(tài)時(shí)強(qiáng)度略有提高,但破斷強(qiáng)度低〔大多在56牛／(毫米·層)左右〕,防腐防霉性差,使用日漸減少。20世紀(jì)50年代末開(kāi)始用尼龍纖維織物作帶芯材料,并已成為用量最大的一種。尼龍纖維強(qiáng)度高達(dá) 700牛／（毫米·層）,耐水,抗腐蝕,耐彎曲疲勞；但彈性伸長(zhǎng)較大。聚酯纖維性能與尼龍纖維相近,而使用時(shí)彈性伸長(zhǎng)僅為尼龍纖維的一半,是一種有發(fā)展前途的材料。維尼綸纖維強(qiáng)度達(dá)200牛／（毫米·層）,彈性伸長(zhǎng)比尼龍纖維小,易與橡膠粘合,耐熱性能好,但濕態(tài)時(shí)強(qiáng)度要降低10～25％,僅在中國(guó)、日本等少數(shù)國(guó)家應(yīng)用。在編織帶芯時(shí)可以只用一種纖維,也可用兩種纖維混紡或交織。

產(chǎn)品特點(diǎn)

1、本輸送帶產(chǎn)品由全棉帆布（CC）或維棉交織浸漿帆布（VC）經(jīng)壓延、成型、硫化等工序精制而成。

2、該輸送帶產(chǎn)品適合于常溫下輸送非腐蝕性的無(wú)尖刺的塊狀、粒狀、粉末的多種物料、如煤炭、焦炭、砂石、水泥等散物（料）或成件物品。

3、本輸送帶產(chǎn)品適應(yīng)不同使用條件的要求,可制成包邊式輸送帶、開(kāi)邊式收縮那個(gè)帶、中梯型輸送帶、邊梯型輸送帶等不同結(jié)構(gòu)。

特種輸送帶主要有鋼繩芯帶、高傾角帶、耐熱帶、耐寒帶、難燃帶、金屬絲網(wǎng)帶和鋼帶等。
①鋼繩芯帶：用多根撓性好而強(qiáng)度高的特殊鋼絲繩代替纖維織物帶芯的輸送帶（圖2）。60年代起,鋼絲繩芯帶大量應(yīng)用,它的破斷強(qiáng)度可高達(dá)7000牛／毫米,彈性伸長(zhǎng)極小,橫向剛度小,耐沖擊性能好。長(zhǎng)距離帶式輸送機(jī)大多使用這種輸送帶,在一些帶式給料機(jī)中也有采用。
②高傾角帶：包括矮花紋帶、高花紋帶、橫隔板式帶和擋邊式帶幾類(lèi)(圖3)。矮花紋帶的工作面覆蓋膠上帶有高度在10毫米以下的各種形狀橡膠凸塊或凸條,以阻擋物料的層移,用來(lái)輸送粉狀和小顆粒的散狀物料。高花紋帶帶面上的凸塊高度在10～25毫米間,以阻止物料的翻滾,用來(lái)輸送中、大粒度的散狀物料。這兩種帶可使輸送傾角提高10°左右。橫隔板式帶的工作面覆蓋膠上粘有高100多毫米的隔板,隔板的形狀分為雙鰭形、多鰭形、高條V字形或一字形,可用以實(shí)現(xiàn)傾角達(dá)53°的向上輸送。擋邊式帶帶有波狀或板狀擋邊的橫隔板,擋邊的高度為40～300毫米,這種帶能實(shí)現(xiàn)垂直提升。
③耐熱帶：用特種橡膠作覆蓋材料的輸送帶,輸送物料的溫度最高可達(dá)800℃。
④耐寒帶:也是用特種橡膠作覆蓋材料的輸送帶, 能在-55℃的環(huán)境中使用。
⑤難燃帶：用聚氯乙烯或特種橡膠作覆蓋材料的輸送帶,主要用于煤礦井下。它與滾筒或其他機(jī)件產(chǎn)生強(qiáng)烈摩擦?xí)r不易產(chǎn)生火焰而引起爆炸。
⑥金屬絲網(wǎng)帶：由金屬絲編織而成,沒(méi)有覆蓋層,用以輸送-55～1200℃的物料或在輸送時(shí)完成物料的脫水作業(yè)。
⑦鋼帶：由厚0.2～4毫米的冷軋鋼板制成,大多用在干燥爐內(nèi)的輸送機(jī)上。⑧鋼繩牽引帶。

輸送帶的接頭方法輸送帶的接頭質(zhì)量對(duì)帶式輸送機(jī)的使用有很大影響。對(duì)織物芯輸送帶來(lái)說(shuō),接頭方法有機(jī)械法、硫化和冷粘法等。機(jī)械法用專(zhuān)用卡子將帶兩端連接,此法簡(jiǎn)單易行、拆卸方便,但接頭處強(qiáng)度降低較多,只用在較短的帶式輸送機(jī)上。硫化法是將帶的兩端依芯層剖成一定尺寸的階梯形,相互粘結(jié)并敷上生膠進(jìn)行硫化。其接頭處強(qiáng)度降低較少,接頭壽命長(zhǎng),但操作費(fèi)時(shí)且需要專(zhuān)用的硫化設(shè)備。冷粘法的操作類(lèi)似硫化法,只是改用特殊粘合劑將帶兩端粘結(jié)而不進(jìn)行硫化。這種方法的優(yōu)點(diǎn)是接頭處強(qiáng)度降低較少,操作簡(jiǎn)便、省時(shí),不需要專(zhuān)用設(shè)備。鋼繩芯帶的接頭用硫化法,硫化前先將帶兩端的橡膠剝?nèi)?將鋼繩交叉搭接,然后敷上生膠硫化。鋼帶的接頭采用焊接或鉚接。

1、輸送帶按使用的行業(yè)可以分為：

汽車(chē)行業(yè)專(zhuān)用輸送帶、蓄電池專(zhuān)用輸送帶、速凍食品專(zhuān)用輸送帶、休閑食品專(zhuān)用輸送帶、水產(chǎn)行業(yè)專(zhuān)用輸送帶、輪胎行業(yè)專(zhuān)用輸送帶、物流行業(yè)專(zhuān)用輸送帶、化工行業(yè)專(zhuān)用輸送帶、冷凍食品專(zhuān)用輸送帶、食品輸送帶 、微波輸送帶、爬坡輸送帶、大理石輸送帶、瓦楞紙輸送帶、包裝行業(yè)專(zhuān)用輸送帶、娛樂(lè)設(shè)施專(zhuān)用輸送帶、液體食品專(zhuān)用輸送帶、果蔬專(zhuān)用輸送帶、蔬菜專(zhuān)用輸送帶、肉類(lèi)專(zhuān)用輸送帶、礦山專(zhuān)用輸送帶、水泥廠專(zhuān)用輸送帶、服裝廠專(zhuān)用輸送帶、玻璃廠專(zhuān)用輸送帶、注塑行業(yè)專(zhuān)用輸送帶等自動(dòng)化生產(chǎn)線。

2、按輸送帶使用用途可以分為：

防油輸送帶、防滑輸送帶、爬坡輸送帶、防酸堿輸送防熱輸送帶、防寒輸送帶、防燃輸送帶、防腐蝕輸送帶、防潮輸送帶、防低溫輸送帶、防高溫輸送帶、耐油輸送帶、耐熱輸送帶、耐寒輸送帶、耐低溫輸送帶、耐高溫輸送帶、耐酸堿輸送帶、阻燃輸送帶。

3、輸送帶按材質(zhì)可以分為：

PVC輸送帶、PU輸送帶、聚乙烯輸送帶、塑料鏈板輸送帶、模塊網(wǎng)輸送帶、聚丙烯輸送帶、尼龍輸送帶、鐵氟龍輸送帶、不銹鋼輸送帶。

4、輸送帶按照耐熱程度分為：

①、耐熱輸送帶：TI型耐不大于100度、T2型耐不大于125度、T3型耐不大于150度

②、耐高溫輸送帶：耐溫能力不大于200度

③、耐燒灼輸送帶（金屬網(wǎng)芯輸送帶）：耐溫200-500度

所有的輸送帶必須接成環(huán)形才能使用,所以輸送帶接頭的好壞直接影響輸送帶的使用壽命和輸送線能否平穩(wěn)順暢地運(yùn)行。 一般輸送帶接頭常用方法有機(jī)械接頭、冷粘接接頭、熱硫化接頭等。

輸送帶機(jī)械接頭法：一般是指使用皮帶扣接頭,這種接頭方法方便便捷,也比較經(jīng)濟(jì),但是接頭的效率低,容易損壞,對(duì)輸送帶產(chǎn)品的使用壽命有一定影響。 PVC和PVG整芯阻燃抗靜電輸送帶接頭中,一般8級(jí)帶以下的產(chǎn)品都采用這種接頭方法。

輸送帶冷粘接頭法：即采用冷粘粘合劑來(lái)進(jìn)行接頭。這種接頭辦法比機(jī)械接頭的效率高,也比較經(jīng)濟(jì),應(yīng)該能夠有比較好的接頭效果,但是從實(shí)踐來(lái)看,由于工藝條件比較難掌握,另外粘合劑的質(zhì)量對(duì)接頭的影響非常大,所以不是很穩(wěn)定。

輸送帶熱硫化接頭法：實(shí)踐證明是最理想的一種接頭方法,能夠保證高的接頭效率,同時(shí)也非常穩(wěn)定,接頭壽命也很長(zhǎng),容易掌握。但是存在工藝麻煩、費(fèi)用高、接頭時(shí)間長(zhǎng)等缺點(diǎn)。

隨著輸送帶在工業(yè)生產(chǎn)中的普及,多品種、高性能、輕量化、多功能、長(zhǎng)壽命是生產(chǎn)商關(guān)注的幾個(gè)方面。在工業(yè)生產(chǎn)中,正確的使用輸送帶顯得尤其重要,在使用中應(yīng)注意以下事項(xiàng)：

1、避免托輥被物料覆蓋,造成回轉(zhuǎn)不靈,防止漏料卡于滾筒與膠帶之間,注意輸送帶活動(dòng)部分的潤(rùn)滑, 但不得油污輸送帶；

2、防止輸送帶負(fù)荷啟動(dòng)；

3、輸送帶發(fā)生跑偏,應(yīng)及時(shí)采取措施糾正；

4、發(fā)現(xiàn)輸送帶局部破損時(shí),應(yīng)用人造棉及時(shí)修補(bǔ),以免擴(kuò)大；

5、避免輸送帶遭受機(jī)架,支柱或塊狀物料的阻滯,防止碰破扯裂。

輸送帶以結(jié)構(gòu)簡(jiǎn)單,操作方便的優(yōu)點(diǎn)被廣泛應(yīng)用于水泥、焦化、冶金、化工、鋼鐵等行業(yè)中輸送距離較短、輸送量較小的場(chǎng)合。在工業(yè)生產(chǎn)中,節(jié)約生產(chǎn)成本是關(guān)鍵,因此要對(duì)輸送帶進(jìn)行正確的保養(yǎng),這樣可有效延長(zhǎng)輸送帶使用壽命。下面我們就來(lái)了解一下如何保養(yǎng)輸送帶。

1、輸送帶在運(yùn)輸和貯存中,應(yīng)保持清潔避免陽(yáng)光直射或雨雪浸淋,防止與酸、堿、油類(lèi)、有機(jī)溶劑等物質(zhì)接觸,并距離發(fā)熱裝置一米以外。

2、輸送帶貯存時(shí)倉(cāng)庫(kù)溫度宜保持一18-40 ℃之間,相對(duì)濕度宜保持在50- 80 ％之間。

3、輸送帶貯存期間,產(chǎn)品須成卷放置,不得折迭,應(yīng)每季翻動(dòng)一次輸送帶。

4、不同類(lèi)型、規(guī)格層數(shù)的輸送帶不宜接在一起使用,其接頭最好采用膠接法。

5、輸送帶的類(lèi)型、結(jié)構(gòu)、規(guī)格、層數(shù)應(yīng)根據(jù)使用條件合理選用。

6、輸送帶運(yùn)行速度一般不宜大于2.5m/s,塊度大,磨損性大的物料和使用固定梨的卸料裝置應(yīng)盡量采用低速。

7、滾筒輸送機(jī)的傳動(dòng)滾筒直徑與輸送帶布層的關(guān)系、傳動(dòng)滾筒、改向滾筒的配套以及對(duì)托輥槽角的要求應(yīng)根據(jù)運(yùn)輸機(jī)的設(shè)計(jì)規(guī)定,合理選取。

8、給料方向應(yīng)順輸送帶的運(yùn)行方向,為減小物料下落時(shí)對(duì)輸送帶的沖擊應(yīng)采溜槽,減小物料下落距離；輸送帶受料段應(yīng)縮短托輥間距和采用緩沖托輥為漏料,輸送帶順應(yīng)采用柔軟適度的擋料板,以免檔料板過(guò)硬,刮破輸送帶的帶面。

輸送帶強(qiáng)度標(biāo)準(zhǔn)

普通輸送帶執(zhí)行GB7984-2001標(biāo)準(zhǔn)。

普通輸送帶：覆蓋層：拉伸強(qiáng)度不小于15Mpa,扯斷伸長(zhǎng)度不小于350%,磨耗量≤200mm3,層間粘合強(qiáng)度縱向試樣平均值布層間不小于3.2N/mm,覆蓋膠與布層間不小于2.1N/mm,全厚度縱向扯斷伸長(zhǎng)率不小于10%,全厚度縱向參考力伸長(zhǎng)率不大于1.5%

尼龍（NN）、聚酯（EP）輸送帶：覆蓋層：拉伸強(qiáng)度不小于15Mpa,扯斷伸長(zhǎng)度不小于350%,磨耗量≤200mm3,層間粘合強(qiáng)度縱向試樣平均值布層間不小于4.5N/mm,覆蓋膠與布層間不小于3.2N/mm,全厚度縱向扯斷伸長(zhǎng)率不小于10%,全厚度縱向參考力伸長(zhǎng)率不大于4%,覆蓋膠采用橡塑共混,骨架?chē)?guó)標(biāo)級(jí)別拉力強(qiáng)度系數(shù),可以搭接成環(huán)形。

一是采用國(guó)際先進(jìn)標(biāo)準(zhǔn)。近年來(lái),我國(guó)帶式輸送機(jī)出口量越來(lái)越大,外商一般不接受中國(guó)標(biāo)準(zhǔn)的產(chǎn)品,要求采用ISO、德國(guó)或美國(guó)等標(biāo)準(zhǔn)。因此,輸送帶企業(yè)必須收集、消化有關(guān)國(guó)際標(biāo)準(zhǔn),并按國(guó)外技術(shù)標(biāo)準(zhǔn)進(jìn)行生產(chǎn)制造、檢驗(yàn)、包裝和售后服務(wù)。

二是加強(qiáng)特種輸送帶的研究。要不斷增加產(chǎn)品規(guī)格品種和提高產(chǎn)品質(zhì)量,加強(qiáng)耐高溫輸送帶、耐寒輸送帶、圓管輸送帶、防撕裂輸送帶、高耐磨輸送帶、ST5000以上高強(qiáng)度鋼絲繩輸送帶的開(kāi)發(fā)。如為了適應(yīng)輸送高磨蝕性物料,提高輸送帶使用壽命,國(guó)外已開(kāi)發(fā)了耐磨性高于德國(guó)標(biāo)準(zhǔn)的面膠材料,磨耗量達(dá)到50～70立方毫米。

三是開(kāi)發(fā)低阻力節(jié)能型輸送帶。目前國(guó)外已開(kāi)發(fā)了低運(yùn)行阻力節(jié)能型輸送帶,并在長(zhǎng)距離輸送機(jī)上使用,一般輸送帶的運(yùn)行阻力系數(shù)為0.02～0.025,而節(jié)能型輸送帶在0.016左右,可減少運(yùn)營(yíng)能耗25%左右。據(jù)了解,固特異最新開(kāi)發(fā)的Easyrider輸送帶就是通過(guò)改變配方,使輸送帶像輪胎一樣降低滾動(dòng)阻力,一年就能節(jié)約12%的動(dòng)力消耗,從而幫助用戶節(jié)約能源。

四是輸送帶安全系數(shù)問(wèn)題。目前輸送機(jī)廠在選用鋼絲繩輸送帶時(shí),國(guó)內(nèi)產(chǎn)品的安全系數(shù)取值為7~9,而國(guó)外一般為5左右,在同樣條件下國(guó)內(nèi)輸送帶的型號(hào)比國(guó)外高了1～2個(gè)規(guī)格,增加了設(shè)備成本和運(yùn)行能耗,也影響產(chǎn)品在國(guó)際市場(chǎng)上的競(jìng)爭(zhēng)力,而降低輸送帶安全系數(shù)的關(guān)鍵在于提高輸送帶的接頭效率和可靠性。

輸送帶跑偏是帶式輸送機(jī)最常見(jiàn)的故障,如果處理不及時(shí),任憑輸送帶跑偏,會(huì)導(dǎo)致輸送帶與機(jī)架劇烈磨擦,輸送帶邊被拉毛甚至撕裂,不但影響輸送帶的壽命,同時(shí)也容易向外撒料,影響文明生產(chǎn)。跑偏嚴(yán)重時(shí)輸送帶將脫離托輥而掉下來(lái),造成停機(jī)重大事故,因此,在帶式輸送機(jī)的安裝、調(diào)試、運(yùn)轉(zhuǎn)和維護(hù)工作中都應(yīng)特別注意輸送帶的運(yùn)轉(zhuǎn)狀態(tài),防止輸送帶跑偏造成事故。

輸送帶跑偏是指輸送機(jī)在運(yùn)轉(zhuǎn)過(guò)程中,輸送帶中心線與輸送機(jī)中心線不一致,偏向一邊的現(xiàn)象。

輸送帶跑偏的原因輸送帶跑偏的根本原因是輸送帶在運(yùn)行過(guò)程中,橫向受力不平衡造成的。

主要原因有：

安裝質(zhì)量原因

1）機(jī)架、滾筒沒(méi)有調(diào)整平直。

2）托輥軸線與輸送帶中心線不垂直。

3）機(jī)架與地面連接強(qiáng)度不夠,機(jī)架不穩(wěn)。

4）導(dǎo)料槽和卸料槽的導(dǎo)料擋板安裝位置不當(dāng),受力不均。

輸送帶質(zhì)量原因

1）輸送帶接頭與中心線不直。

2）輸送帶帶邊呈S形。

13裝載質(zhì)量裝載點(diǎn)不在輸送帶中央。

14維護(hù)質(zhì)量滾筒清掃不干凈,粘煤、料,滾筒傾斜、變形等。

輸送帶跑偏的處理輸送帶跑偏影響因素很多,同時(shí)由于帶式輸送機(jī)的型式不同,其糾偏的方法也不一樣。應(yīng)認(rèn)真分析出現(xiàn)的跑偏現(xiàn)象,采取相應(yīng)的措施。

固定式帶式輸送機(jī)采用固定式托架,通常將槽形托輥的兩側(cè)輥的外端向輸送帶的運(yùn)行方向偏斜安裝一個(gè)角度。這樣,由于托輥傾角的存在,使得兩側(cè)托輥對(duì)運(yùn)行輸送帶產(chǎn)生一定的橫向推力。當(dāng)輸送帶在正常位置時(shí),兩邊所受推力大小相等,方向相反。一旦出現(xiàn)跑偏,跑偏

側(cè)的橫向推力大于另一邊,輸送帶在這種橫向推力的作用下,恢復(fù)到正常位置。必須指出,采用這種方法輸送帶和偏斜托輥之間存在相對(duì)滑動(dòng),將會(huì)導(dǎo)致輸送帶的磨損。因此,側(cè)托輥的傾角不能過(guò)大,一般為2？3？。所以這種方法只對(duì)跑偏力不大的情況有效。

F為托輥對(duì)輸送帶的阻力,可分解為2個(gè)分力,分力Ft垂直于托輥的軸心線,與輸送帶作用于托輥上使托輥旋轉(zhuǎn)的力形成一對(duì)作用力與反作用力；分力Fa指向膠帶機(jī)的中心線,使輸送帶不脫離中心線運(yùn)行,并在運(yùn)行中具有自糾偏能力。

在大型固定式帶式輸送機(jī)上一般均采用回轉(zhuǎn)式調(diào)心托輥,采用這種托輥時(shí),如果輸送帶跑偏時(shí),托架受輸送帶偏心力的作用而旋轉(zhuǎn)一個(gè)角度,這就相當(dāng)于輸送帶在一個(gè)偏斜托輥上運(yùn)行一樣。這時(shí)由于托輥轉(zhuǎn)動(dòng)圓周速度Vt與膠帶運(yùn)行速度Vd產(chǎn)生一個(gè)速度差V,托輥給輸送帶一個(gè)橫向力推動(dòng)輸送帶向與V相反方向偏移,而回復(fù)到正常位置。

托輥偏斜后調(diào)整膠帶跑偏原理示意圖可伸縮式帶式輸送機(jī)不設(shè)置調(diào)心托輥,輸送帶調(diào)偏一般是通過(guò)調(diào)整滾筒或托輥的位置來(lái)實(shí)現(xiàn)的。糾正跑偏應(yīng)在空載時(shí)進(jìn)行。調(diào)整的次序,一般從機(jī)頭卸載滾筒開(kāi)始,沿膠帶的運(yùn)行方向,先調(diào)整膠帶的下部回空段,后調(diào)整上部承載段。常見(jiàn)的跑偏現(xiàn)象判別及調(diào)整方法如下：21輸送帶在機(jī)架某一段出現(xiàn)跑偏出現(xiàn)這種情況,應(yīng)首先觀察該處安裝是否傾斜或不直,若安裝沒(méi)問(wèn)題,可調(diào)整托輥進(jìn)行糾偏。

調(diào)整時(shí),先觀察輸送帶的偏移方向,然后將輸送帶偏向那邊的一個(gè)或數(shù)個(gè)托輥沿輸送帶運(yùn)行方向向前挪移。上部承載段槽形托輥調(diào)位可以通過(guò)輕打縱梁上懸掛托輥的鞍座或在鞍座上移動(dòng)槽位實(shí)現(xiàn)；下托輥調(diào)位可采用托輥軸調(diào)槽來(lái)實(shí)現(xiàn)。一般來(lái)講,托輥調(diào)整從跑偏點(diǎn)開(kāi)始,每個(gè)托輥調(diào)整量要少,調(diào)整托輥數(shù)多幾個(gè),這樣效果要好些。

輸送帶打滑原因與解決辦法：

1、重錘張緊皮帶運(yùn)輸機(jī)輸送帶的打滑使用重錘張緊裝置在皮帶打滑時(shí)可添加配重來(lái)解決,添加到皮帶不打滑為止。但不應(yīng)添加過(guò)多,以免使皮帶承受不必要的過(guò)大張力而降低皮帶的使用壽命。

2、螺旋張緊或液壓張緊輸送帶機(jī)的打滑 使用螺旋張緊或液壓張緊的皮帶運(yùn)輸機(jī)出現(xiàn)打滑時(shí)可調(diào)整張緊行程來(lái)增大張緊力。但是,有時(shí)張緊行程已不夠,輸送帶出現(xiàn)了永久性變形,這時(shí)可將皮帶截去一段重新進(jìn)行硫化。

3、在使用輸送帶時(shí)要求張緊行程較長(zhǎng),當(dāng)行程不夠時(shí)也可重新硫化或加大張緊行程來(lái)解決。

輸送帶跑偏是帶式輸送機(jī)的最常見(jiàn)故障,對(duì)其及時(shí)準(zhǔn)確的處理是其安全穩(wěn)定運(yùn)行的保障。跑偏的現(xiàn)象和原因很多,要根據(jù)不同的跑偏現(xiàn)象和原因采取不同的調(diào)整方法,才能有效地解決問(wèn)題。本文是根據(jù)多年現(xiàn)場(chǎng)實(shí)踐,從使用者角度出發(fā),利用力學(xué)原理分析與說(shuō)明此類(lèi)故障的原因及處理方法。

一、承載托輥組安裝位置與輸送機(jī)中心線的垂直度誤差較大,導(dǎo)致輸送帶在承載段向一則跑偏,工業(yè)傳送帶向前運(yùn)行時(shí)給托輥一個(gè)向前的牽引力,這個(gè)牽引力分解為使托輥轉(zhuǎn)動(dòng)的分力和一個(gè)橫向分力,這個(gè)橫向分力使托輥軸向竄動(dòng),由于托輥支架的固定輥是無(wú)法軸向竄動(dòng)的,它必然就會(huì)對(duì)輸送帶產(chǎn)生一個(gè)反作用力,它使橡膠帶向另一側(cè)移動(dòng),從而導(dǎo)致了跑偏。

普通輸送帶各種部件所用的膠料包括覆蓋膠、緩沖膠、布層擦膠、布層貼膠四種。

1、覆蓋膠

使用時(shí)受物料的沖擊、磨損和微生物侵蝕,以及各種老化作用。因此,要求覆蓋膠具有較好的拉伸強(qiáng)度（≥18Mpa）和耐磨性（磨耗量≤0.8cm3/1.61Km）,耐老化、耐生物侵蝕。此外還要求具有良好的粘性等工藝性能,配方設(shè)計(jì)要點(diǎn)如下：橡膠技術(shù)網(wǎng)生膠以天然橡膠為主或并用適量的丁苯橡膠。

2、緩沖膠

緩沖膠在覆蓋膠和帶芯層之間,能增加兩者的粘合力,并可吸收和分散輸送物料的沖擊力,起緩沖作用。要求膠料具有良好的粘著性（膠與布的附著力≥3.15N/mm）,彈性大、生熱小、散熱好、工藝性能好。

3、擦膠

擦膠的主要作用是將帶芯帆布層粘合成一個(gè)整體。要求對(duì)帶芯材料有良好的粘合性能（布與布之間的附著強(qiáng)度不低于4.5N/mm）,耐疲勞（布層屈撓次數(shù)≥2.5萬(wàn)次/全剝）,并且要有足夠的可塑性（可塑度0.5~0.6）和抗焦燒等工藝性能。

4、生膠以天然橡膠為主,并用20~30質(zhì)量份丁苯橡膠,含膠率50%左右。硫化體系同一般的硫磺、促進(jìn)劑體系。促進(jìn)劑一般采用M和DM并用,或加入少量的TMTD,以加快硫化速度,但要注意防止膠料焦燒。炭黑應(yīng)選用半補(bǔ)強(qiáng)炭黑或其他軟質(zhì)炭黑,用量10質(zhì)量份左右。摻用丁苯橡膠的擦膠應(yīng)適當(dāng)增加古馬隆樹(shù)脂和石油樹(shù)脂的用量,否則會(huì)降低布層的附著力。

常用橡膠輸送帶材料的選用與標(biāo)注

橡膠帶行業(yè)標(biāo)準(zhǔn)需涉及采用下列定義,用戶可以作為前期專(zhuān)業(yè)知識(shí)的了解,其內(nèi)容匯總?cè)缦拢?壓縮強(qiáng)度：壓縮試驗(yàn)中,試樣能承受的最大壓縮應(yīng)力；

熔體流動(dòng)速率：在規(guī)定的試驗(yàn)條件下,一定時(shí)間內(nèi)擠出的熱塑性物料的量；

彈性模量：在比例極限內(nèi),應(yīng)力與材料相應(yīng)應(yīng)變之比；

塑膠：以高聚物為主要成分,并在加工為成品的某階段可流動(dòng)成型的材料；

橡膠：能改性或已改性成不溶解但能溶脹于沸騰的苯、甲基乙基酮和乙醇甲苯共沸液等溶劑的彈 性體,改性后的橡膠,不易在加熱和中等壓力下重新模制成形,無(wú)稀釋劑時(shí),在標(biāo)準(zhǔn)室溫下拉伸到兩倍長(zhǎng)度保持1分鐘后放松,能在1分鐘內(nèi)回縮到原長(zhǎng)度的1.5倍以下;

固化溫度：粘合劑或裝配件中的粘合劑進(jìn)行固化的溫度；

固化時(shí)間粘合劑：在規(guī)定的溫度或壓力或兩者兼?zhèn)涞臈l件下,裝配件中粘合劑進(jìn)行固化所需的時(shí)間;

固化時(shí)間塑料：塑料充分變硬的時(shí)間;

固體含量：在規(guī)定試驗(yàn)條件下測(cè)定的非揮發(fā)性物質(zhì)的質(zhì)量百分率;

拉伸強(qiáng)度：材料拉伸斷裂之前所承受的最大應(yīng)力,當(dāng)最大應(yīng)力發(fā)生在屈服點(diǎn)時(shí),稱(chēng)為屈服拉伸強(qiáng)度,最大應(yīng)力發(fā)生在斷裂時(shí),稱(chēng)為斷裂拉伸強(qiáng)度；

粘度：流體內(nèi)部顯示的抵抗穩(wěn)定流動(dòng)的性能,試驗(yàn)中為液體的剪切應(yīng)力與剪切速率之比,粘度通常是指“牛頓粘度”,此時(shí),剪切應(yīng)力與剪切應(yīng)變之比為常數(shù)；

在將術(shù)語(yǔ)定語(yǔ)進(jìn)行上述講解后,我們可以進(jìn)行選用與標(biāo)注方法一般規(guī)定做詳細(xì)闡述,其中塑膠標(biāo)注時(shí)一般應(yīng)注明名稱(chēng)、牌號(hào)縮寫(xiě)代號(hào)、有關(guān)說(shuō)明或性能指標(biāo)代號(hào)、標(biāo)準(zhǔn)編號(hào)；如無(wú)牌號(hào)或代號(hào),則僅標(biāo)注其名稱(chēng)和標(biāo)準(zhǔn)編號(hào),當(dāng)無(wú)相關(guān)標(biāo)準(zhǔn)時(shí),可只標(biāo)注材料名稱(chēng)或商業(yè)牌號(hào),此時(shí)材料的性能指標(biāo)應(yīng)在產(chǎn)品圖樣或技術(shù)文件中予以明確規(guī)定,塑膠標(biāo)注中,如有牌號(hào),名稱(chēng)統(tǒng)一用塑膠兩字；如無(wú)牌號(hào),應(yīng)寫(xiě)明材料的詳細(xì)名稱(chēng),標(biāo)注中除名稱(chēng)與縮寫(xiě)代號(hào)之間外,其它各組成部分之間均用半角連接符進(jìn)行連接,標(biāo)準(zhǔn)編號(hào)按現(xiàn)行有效標(biāo)準(zhǔn)引用,只注出標(biāo)準(zhǔn)代號(hào)、標(biāo)準(zhǔn)順序號(hào),標(biāo)準(zhǔn)發(fā)布年代號(hào)不需注出,其中標(biāo)準(zhǔn)代號(hào)與標(biāo)準(zhǔn)順序號(hào)之間標(biāo)準(zhǔn)中常用空一個(gè)字符即半個(gè)漢字的進(jìn)行間隔,例如聚乙烯PE標(biāo)注時(shí)應(yīng)注明名稱(chēng)、縮寫(xiě)代號(hào)、推薦用途和加工方法代號(hào)、有關(guān)重要性能和添加劑代號(hào)、密度、熔體質(zhì)量流動(dòng)速率、標(biāo)準(zhǔn)的編號(hào),而聚丙烯即pp標(biāo)注時(shí)同樣應(yīng)注明聚合物的類(lèi)型代號(hào)、主要用途代號(hào)、熔體流動(dòng)速率代號(hào)、標(biāo)準(zhǔn)編號(hào),聚合物的類(lèi)型代號(hào)寫(xiě)在縮寫(xiě)代號(hào)后面,中間用連接符作為連接；

另外在合成橡膠方面其牌號(hào)規(guī)定用橡膠品種代號(hào)和四位阿拉伯?dāng)?shù)字共同組成,四位數(shù)字中前兩位數(shù)字表示橡膠品種的主要特征,后兩位數(shù)字是根據(jù)充填情況、門(mén)尼粘度或分子量等不同性能編排的序號(hào),橡膠材料是以名稱(chēng)、類(lèi)型、級(jí)別、基本物理性能、品級(jí)數(shù)、標(biāo)準(zhǔn)編號(hào)進(jìn)行標(biāo)注,名稱(chēng)則統(tǒng)一寫(xiě)成橡膠,橡膠板的標(biāo)注應(yīng)注明產(chǎn)品名稱(chēng)膠板、公稱(chēng)厚度、技術(shù)特征代號(hào)的耐油性能、拉伸強(qiáng)度、扯斷伸長(zhǎng)率、公稱(chēng)硬度、耐熱性能、耐低溫性能等指標(biāo)、標(biāo)準(zhǔn)編號(hào)等內(nèi)容,如無(wú)相關(guān)標(biāo)準(zhǔn),則應(yīng)在產(chǎn)品圖樣或技術(shù)文件中明確規(guī)定膠板的性能指標(biāo)即可。

1、輸送帶在運(yùn)輸和貯存種,應(yīng)保持清潔避免陽(yáng)光值射或雨、雪浸淋,防止與酸、堿油類(lèi)、有機(jī)溶 劑等物質(zhì)接觸,并距離發(fā)熱裝置一米以外。

2、貯存時(shí)倉(cāng)庫(kù)內(nèi)溫度宜保持 -18℃ - 40℃ 之間,相對(duì)溫度宜保持在50-80%RH之間。

3、貯存期間,產(chǎn)品須成卷放置,不得折疊,放置期間應(yīng)每季翻動(dòng)一次。

4、不同類(lèi)型、規(guī)格層數(shù)的輸送帶不宜接在一起使用,其接頭最好采用膠接法。

5、輸送帶的類(lèi)型、結(jié)構(gòu)、規(guī)格、層數(shù)應(yīng)根據(jù)使用條件合理選用。

6、輸送帶運(yùn)行速度一般不宜大與2.5米/秒,塊度大,磨損性大的物料和使用固定犁型卸料裝置應(yīng)盡量采用低速。

7、運(yùn)輸機(jī)的傳動(dòng)滾筒直徑與輸送帶布層的關(guān)第、傳誦滾筒、改向滾筒的配套以及對(duì)托輥槽角的要求應(yīng)根據(jù)運(yùn)輸機(jī)的設(shè)計(jì)規(guī)定,合理選取。

8、給料方向應(yīng)順膠帶的運(yùn)行方向,為減少物料下落時(shí)對(duì)膠帶的沖擊應(yīng)采用溜槽,減少物料下落距離；膠帶受料段應(yīng)縮短托輥間距和采用緩沖托輥,為防止漏料,帶側(cè)應(yīng)采用柔軟適度的擋料板,以避免擋料板過(guò)硬,刮破輸送帶的帶面。

9、輸送帶在使用中應(yīng)該注意以下事項(xiàng)：

①避免托輥被物料覆蓋,造成回轉(zhuǎn)不靈,防止漏料卡于滾筒與膠帶之間,注意活動(dòng)部分的潤(rùn)滑,但不得油污輸送帶；

②避免帶負(fù)荷啟動(dòng)；

③膠帶發(fā)生跑偏,應(yīng)該及時(shí)采取措施糾正；

④發(fā)現(xiàn)膠帶局部操作應(yīng)該及時(shí)修補(bǔ),以免擴(kuò)大；

⑤避免膠帶遭受機(jī)架,支柱或塊狀物料的阻滯,防止碰破扯裂

特性：選用棉帆布、尼龍帆布或聚酯帆布作帶芯,帶體彈性好、成槽性能好,使用伸長(zhǎng)率小。選用耐酸堿的材料加工制成覆蓋膠,具有良好的抗化學(xué)腐蝕性能和良好的物理性能。

用途：適用與化工廠、化肥廠、遭紙廠等廠礦企業(yè)輸送含有酸性或堿性等腐蝕性的物料。

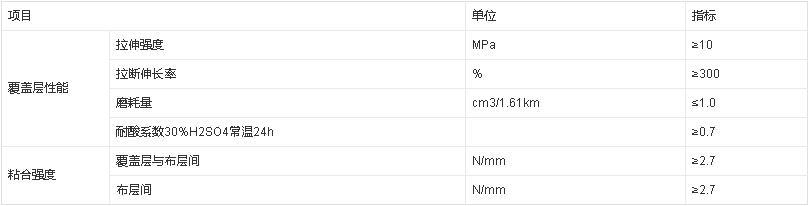

耐酸堿輸送帶性能：

整芯阻燃輸送帶 整芯阻燃輸送帶主要用于煤礦井下： 　特點(diǎn)：帶體不脫層、伸長(zhǎng)小、抗沖擊、耐撕裂。按結(jié)構(gòu)不同可以分 PVC 為型,（塑料面） PVG 型（在 PVC 基礎(chǔ)上加附橡膠面）整芯阻燃帶,執(zhí)行 MT/914-2002 標(biāo)準(zhǔn)。 　PVC 型適用于 16 度以下傾角的干燥條件下物料輸送。
PVG 型適用于 20 度以下傾角的潮濕有水物料輸送。
型號(hào) N/mm 拉伸強(qiáng)度：

安全性能：

該輸送帶已通過(guò)阻燃測(cè)試及靜電測(cè)試等試驗(yàn),并獲得了合格證煤安標(biāo)志及客戶認(rèn)可。

機(jī)械性能：

機(jī)械性能優(yōu)異,可為用戶提供具有最長(zhǎng)的使用壽命及經(jīng)濟(jì)的安裝使用。

最長(zhǎng)使用壽命：帶體的使用壽命由以下幾點(diǎn)因素決定,由經(jīng)向、緯向長(zhǎng)絲及覆蓋棉紡編織而成密實(shí)的帶芯；浸上特別配方的 PVC 料使帶芯與蓋膠之間達(dá)到極高粘合強(qiáng)度；特別配方的蓋膠；從而使帶體耐沖擊、抗撕裂、抗磨耗。

本產(chǎn)品具有整芯阻燃帶耐磨、抗靜電、防水、阻燃、強(qiáng)度高、安全性能優(yōu)異以及與其他阻燃輸送帶相比成本更低、價(jià)格更低廉等特點(diǎn)是國(guó)內(nèi)外比較通用、流行的阻燃輸送帶品種之一,特別適合于煤礦等井下坡度不大的輸送場(chǎng)所。 　產(chǎn)品特征： 　產(chǎn)品結(jié)構(gòu)：本產(chǎn)品采用整體帶芯作為骨架材料,經(jīng)浸漬、涂掛具有極好的抗靜電、阻燃等性能的 PVC 材料后塑化而制成。 　接頭性能： 　根據(jù)帶體強(qiáng)力及帶芯結(jié)構(gòu),使用機(jī)械扣連接,其強(qiáng)力可達(dá)帶體強(qiáng)力的 50%-90% ；使用硫化接頭,其強(qiáng)力可達(dá)到帶強(qiáng)力的 60%-90% 。多種形式的接頭方式可滿足客戶的不同需要,保障系統(tǒng)的安全、高效運(yùn)行。

橡膠輸送帶企業(yè)屬于流程行業(yè),又兼具離散型“多品種,小批量” 生產(chǎn)的特點(diǎn)。半成品生產(chǎn)需按配方工藝生產(chǎn),成品生產(chǎn)需面向訂單按單件工藝生產(chǎn)。產(chǎn)品包括輸送帶、輸送機(jī)、托輥、滾筒、輸送機(jī)幾大系列,四十多個(gè)品種,每個(gè)品種涉及的規(guī)格又有多個(gè),這就造成訂貨產(chǎn)品品種規(guī)格變化大,生產(chǎn)工藝復(fù)雜等生產(chǎn)計(jì)劃和生產(chǎn)過(guò)程管理上的難題。

1、 用戶所需輸送帶的結(jié)構(gòu)、規(guī)格、層數(shù)應(yīng)根據(jù)使用條件（輸送物料的材質(zhì)及輸送環(huán)境等）合理應(yīng)用。

輸送帶骨架層數(shù) 3-4 5-8 9-12

安全系數(shù) 10 11 12

輸送帶的強(qiáng)度以安全系數(shù)應(yīng)符合以下規(guī)定：

2、不同類(lèi)型、規(guī)格、層數(shù)的輸送帶不能接在一起,輸送帶接頭最好采用膠接法。

3、輸送帶運(yùn)行速度一般不宜大于2.5m/s,塊度大、磨損性大的物料和使用固定犁型卸料裝置者應(yīng)采用低速。

4、輸送機(jī)的傳動(dòng)滾筒直徑輸送帶布層的關(guān)系,傳動(dòng)滾筒、改向滾筒的配套以及對(duì)托輥的要求,應(yīng)符合TD62型輸送機(jī)的設(shè)計(jì)規(guī)定。

5、給料方向應(yīng)與輸送帶的運(yùn)行方向一致,為減少物料下落對(duì)輸送帶的沖擊采用溜間槽減少物料下落距離；輸送帶受料段應(yīng)縮短托輥間距采用緩沖托輥,為防止漏料,帶側(cè)應(yīng)采用柔軟適度的檔料板,以免檔料過(guò)硬,刮破輸送帶的帶面

PU輸送帶介紹： PU環(huán)保型材料：聚氨酯(PU)作為輸送帶的生產(chǎn)原材料,產(chǎn)品配方科學(xué)合理,符合食品衛(wèi)生標(biāo)準(zhǔn)可與食品直接接觸,色澤適度,無(wú)異味。并且具有：耐油、耐腐蝕、耐寒、耐切割等特性。聚氨酯(PU)輸送帶使用經(jīng)過(guò)特殊處理的高強(qiáng)度人工合成聚氨酯織物作為承載骨架,涂覆層由聚氨酯(PU）樹(shù)脂制成。不但具有普通輸送帶抗拉強(qiáng)度高、曲繞性好、輕、薄、韌等特點(diǎn),而且耐油,無(wú)毒衛(wèi)生,容易清洗。該類(lèi)輸送帶完全符合美國(guó)FDA衛(wèi)生標(biāo)準(zhǔn),耐磨,抗物理老化,是一種經(jīng)久耐用的輸送產(chǎn)品。

環(huán)狀輸送帶是在生產(chǎn)過(guò)程已將輸送帶制成無(wú)接頭的環(huán)形輸送帶,其帶芯接頭處強(qiáng)力可達(dá)到膠帶本體強(qiáng)力的90%,解決了膠帶表面無(wú)明顯接頭缺陷,環(huán)狀輸送帶具有膠帶運(yùn)輸平衡,使用伸長(zhǎng)小的特點(diǎn)。環(huán)形輸送帶帶芯用優(yōu)質(zhì)全棉或維棉交織帆布制成,環(huán)狀輸送帶生產(chǎn)合適長(zhǎng)度、寬度和厚度的普通型環(huán)形輸送帶、耐熱型環(huán)形輸送帶、耐寒型環(huán)形輸送帶、耐酸堿型、耐高溫型及衛(wèi)生型環(huán)形輸送帶。

丁晴橡膠 NBR有良好的機(jī)械性能,耐礦物油、熱水、臭氧、甲、乙、丙、丁烷等 -40~120 制作o型圈、油封皮碗等通用于一般的液壓?jiǎn)��?dòng)系統(tǒng)中作靜密封或動(dòng)密封用。

三元乙丙膠 EPDM使用溫度高,耐蒸汽、弱酸、不含礦物油的剎車(chē)油 -40~160 用于高溫氣體密封可達(dá)（200度）

氟橡膠 FKM 耐熱、耐酸堿、耐化學(xué)藥品、耐各種礦物油、耐擠出、抗老化 -40~220 一般用于惡劣環(huán)境,如：冶金行業(yè)、大型工程機(jī)械的靜密封。

聚胺酯 TPU是一種耐油、耐水解的無(wú)毒性、高抗耐磨的材料。 -40~100 用于油缸內(nèi)的軸用、孔用GY型密封圈和FS防塵封等。

聚甲醛 POM耐油 、耐磨性好,抗壓強(qiáng)度高,抗沖擊性能好,有較好的自潤(rùn)滑性,尺寸穩(wěn)定。 -30~140 制作導(dǎo)向滑環(huán)、擋圈、支承環(huán)等

聚四氟乙烯 PTEF化學(xué)穩(wěn)定性好,耐高、低溫和各種介質(zhì),摩擦系數(shù)低,自潤(rùn)滑。 -260~260 機(jī)械上常用的密封材料,制作耐磨環(huán)、導(dǎo)向環(huán)、用于冶金、實(shí)化、工程機(jī)械等。

尼龍 MC有尼龍1010、尼龍66含油澆鑄型尼龍化學(xué)性能機(jī)械性能好,可代替部分金屬機(jī)械制品。 -10~200 用于機(jī)械制造、石油、化工、 紡織、印染、造紙、鋼鐵行業(yè)。

硅橡膠 MVQ耐熱、耐寒性、壓縮永久、變形小,但機(jī)械強(qiáng)度低。 -60~230 適用于高、低溫不高速旋轉(zhuǎn)及各種食品機(jī)械的密封。

聚苯硫醚 PPS一種高性能的工程塑料,高強(qiáng)度絕緣性好 -40~260 用于石油、油井測(cè)探、電力電子高絕緣部位。
